Verbindungselemente und Kupplungen
| Durchmesser | Außengewinde | Typ | Sequenz |
|---|---|---|---|
| 12 mm | R 3/8" | PI16C-12-38-N-T-360 | 4610014 |
| 12 mm | R 1/2" | PI16C-12-12-N-T-360 | 4610015 |
| 14 mm | R 3/8" | PI16C-14-38-N-T-360 | 4610016 |
| 14 mm | R 1/2" | PI16C-14-12-N-T-360 | 4610017 |

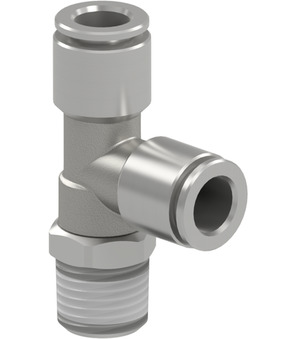

Drehbare T-Einschraubverschraubung Serie PI24C-360
Messing vernickelt; Gewinde konisch
Grundversion
| Durchmesser | Außengewinde | Typ | Sequenz |
|---|---|---|---|
| 4 mm | R 1/8" | PI24C-04-18-N-T-360 | 4630000 |
| 4 mm | R 1/4" | PI24C-04-14-N-T-360 | 4630001 |
| 6 mm | R 1/8" | PI24C-06-18-N-T-360 | 4630002 |
| Durchmesser | Außengewinde | Typ |
|---|---|---|
| 3 mm | M3 | PI14-03-M3-N-0-360 |
| Durchmesser | Außengewinde | Typ |
|---|---|---|
| 6 mm | R 1/4" | PI24C-06-14-N-T-360 |
| Durchmesser | Außengewinde | Typ |
|---|---|---|
| 3 mm | M5 | PI14-03-M5-N-0-360 |
Drehbare T-Einschraubverschraubung Serie PI24C-360
Messing vernickelt; Gewinde konisch
Grundversion
| Durchmesser | Außengewinde | Typ | Sequenz |
|---|---|---|---|
| 8 mm | R 1/8" | PI24C-08-18-N-T-360 | 4630004 |
| 8 mm | R 1/4" | PI24C-08-14-N-T-360 | 4630005 |
| 10 mm | R 1/4" | PI24C-10-14-N-T-360 | 4630006 |
| Durchmesser | Außengewinde | Typ |
|---|---|---|
| 4 mm | G 1/8" | PI14-04-18-N-0-360 |
| Durchmesser | Außengewinde | Typ |
|---|---|---|
| 10 mm | R 3/8" | PI24C-10-38-N-T-360 |
| Durchmesser | Außengewinde | Typ |
|---|---|---|
| 4 mm | M5 | PI14-04-M5-N-0-360 |
Drehbare T-Einschraubverschraubung Serie PI24C-360
Messing vernickelt; Gewinde konisch
Grundversion
| Durchmesser | Außengewinde | Typ | Sequenz |
|---|---|---|---|
| 12 mm | R 3/8" | PI24C-12-38-N-T-360 | 4630008 |
| 12 mm | R 1/2" | PI24C-12-12-N-T-360 | 4630009 |
Drehbare Winkeleinschraubverschraubung Serie PI14-360
Messing vernickelt; Gewinde zylindrisch
Grundversion
| Durchmesser | Außengewinde | Typ | Sequenz |
|---|---|---|---|
| 6 mm | G 1/8" | PI14-06-18-N-0-360 | 4630011 |
| 6 mm | M5 | PI14-06-M5-N-0-360 | 4630012 |
