Ø 32...125mm; gemäß ISO 15552, VDMA; doppeltwirkend; Druckbereich 0,5...10bar; einstellbare Endlagendämpfung; alle Dichtungen PU
Profilmagnetzylinder Serie NWT, PC60 -
Ø 32...125mm; gemäß ISO 15552, VDMA; doppeltwirkend; Druckbereich 0,5...10bar; einstellbare Endlagendämpfung; Kolbenstangendichtung FKM; restliche Dichtungen PU
Profilmagnetzylinder Serie NWT-VS, PC60-VS -
Ø 32...125mm; gemäß ISO 15552, VDMA; doppeltwirkend; Druckbereich 0,5...10bar; einstellbare Endlagendämpfung; alle Dichtungen FKM
Profilmagnetzylinder Serie NWT-VV, PC60-VV -
Ø 160...320mm; gemäß ISO 15552, VDMA; doppeltwirkend; Druckbereich 0,5...10bar; einstellbare Endlagendämpfung
Zugstangenmagnetzylinder Serie PC43 -
für Zylinder ISO 15552Fußbefestigung Serie XP
-
für Zylinder ISO 15552Flanschbefestigung Serie XFL
-
für Zylinder ISO 15552
Gabelbefestigung vorne Serie XCFA -
für Zylinder ISO 15552Gabelbefestigung hinten Serie XCF
-
für Zylinder ISO 15552Laschenbefestigung Serie XCM
-
für Zylinder ISO 15552; schmale Ausführung
Schwenkbefestigung Serie XANL -
für Zylinder ISO 15552Querbolzen Serie USC
-
für Zylinder ISO 15552Winkelschwenkbefestigung leicht Serie XAS
-
für Zylinder ISO 15552Winkelschwenkbefestigung schwer Serie XASV
-
für Zylinder ISO 15552
Lasche mit sphärischer Lagerung Serie XCM-SN-AL -
für Zylinder ISO 15552
Mittenaufhängung Serie CB16 -
für Zylinder ISO 15552
Schwenkbefestigung Serie XCBF -
für Zylinder ISO 15552Mittenaufhängung Serie XCIR
-
für Mittenaufhängung, Schwenkbefestigung für Zylinder ISO 15552
Lagerböcke Serie SU-CI -
für Zylinder
Gelenkauge Serie GA -
für Zylinder
Gabelkopf Serie G -
für Zylinder
Flexokupplung Serie SAS -
für Zylinder
Gabelkopf mit Gegenlager Serie M -
für Ventile Serie K5; für Zylinder Serie NWT; Mindesthublänge 100mm
Ventilmontagesatz Serie SCVK
Zylinder ISO 15552 mit Zubehör
| Durchmesser | Anschluss | Hub | Kolbenstangengewinde | Funktion | Druckkraft bei 6 bar | Dichtung | Type |
|---|---|---|---|---|---|---|---|
| 32 mm | 1/8" | 400 mm | M10x1,25 | doppeltwirkend | 482 N | PU | PC60-32-400 |
| Durchmesser | Anschluss | Hub | Kolbenstangengewinde | Funktion | Druckkraft bei 6 bar | Dichtung | Type |
|---|---|---|---|---|---|---|---|
| 50 mm | 1/4" | 800 mm | M16x1,5 | doppeltwirkend | 1178 N | PU/FKM | PC60-50-800-VS |

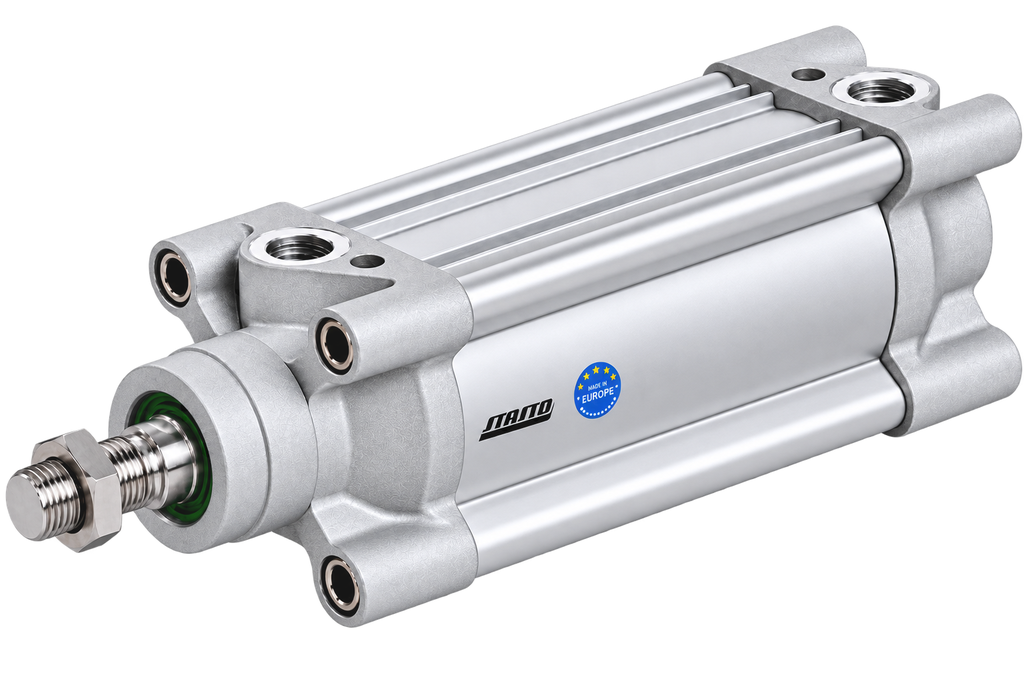

Profilmagnetzylinder Serie NWT, PC60
Ø 32...125mm; gemäß ISO 15552, VDMA; doppeltwirkend; Druckbereich 0,5...10bar; einstellbare Endlagendämpfung; alle Dichtungen PU
Grundversion
| Durchmesser | Anschluss | Hub | Kolbenstangengewinde | Funktion | Druckkraft bei 6 bar | Dichtung | Type | Sequence |
|---|---|---|---|---|---|---|---|---|
| 32 mm | 1/8" | 410 mm | M10x1,25 | doppeltwirkend | 482 N | PU | PC60-32-410 | 250053 |
| 32 mm | 1/8" | 425 mm | M10x1,25 | doppeltwirkend | 482 N | PU | PC60-32-425 | 250054 |
| 32 mm | 1/8" | 435 mm | M10x1,25 | doppeltwirkend | 482 N | PU | PC60-32-435 | 250055 |
| 32 mm | 1/8" | 445 mm | M10x1,25 | doppeltwirkend | 482 N | PU | PC60-32-445 | 250056 |
| Durchmesser | Anschluss | Hub | Kolbenstangengewinde | Funktion | Druckkraft bei 6 bar | Dichtung | Type |
|---|---|---|---|---|---|---|---|
| 50 mm | 1/4" | 1000 mm | M16x1,5 | doppeltwirkend | 1178 N | PU/FKM | PC60-50-1000-VS |
| Durchmesser | Anschluss | Hub | Kolbenstangengewinde | Funktion | Druckkraft bei 6 bar | Dichtung | Type |
|---|---|---|---|---|---|---|---|
| 32 mm | 1/8" | 450 mm | M10x1,25 | doppeltwirkend | 482 N | PU | PC60-32-450 |
| Durchmesser | Anschluss | Hub | Kolbenstangengewinde | Funktion | Druckkraft bei 6 bar | Dichtung | Type |
|---|---|---|---|---|---|---|---|
| 63 mm | 1/8" | 450 mm | M10x1,25 | doppeltwirkend | 1869 N | PU/FKM | PC60-63-450-VS |
| Durchmesser | Anschluss | Hub | Kolbenstangengewinde | Funktion | Druckkraft bei 6 bar | Dichtung | Type |
|---|---|---|---|---|---|---|---|
| 32 mm | 1/8" | 460 mm | M10x1,25 | doppeltwirkend | 482 N | PU | PC60-32-460 |
| Durchmesser | Anschluss | Hub | Kolbenstangengewinde | Funktion | Druckkraft bei 6 bar | Dichtung | Type |
|---|---|---|---|---|---|---|---|
| 63 mm | 1/8" | 700 mm | M10x1,25 | doppeltwirkend | 1869 N | PU/FKM | PC60-63-700-VS |
| Durchmesser | Anschluss | Hub | Kolbenstangengewinde | Funktion | Druckkraft bei 6 bar | Dichtung | Type |
|---|---|---|---|---|---|---|---|
| 32 mm | 1/8" | 480 mm | M10x1,25 | doppeltwirkend | 482 N | PU | PC60-32-480 |
| Durchmesser | Anschluss | Hub | Kolbenstangengewinde | Funktion | Druckkraft bei 6 bar | Dichtung | Type |
|---|---|---|---|---|---|---|---|
| 63 mm | 1/8" | 900 mm | M10x1,25 | doppeltwirkend | 1869 N | PU/FKM | PC60-63-900-VS |
| Durchmesser | Anschluss | Hub | Kolbenstangengewinde | Funktion | Druckkraft bei 6 bar | Dichtung | Type |
|---|---|---|---|---|---|---|---|
| 32 mm | 1/8" | 498 mm | M10x1,25 | doppeltwirkend | 482 N | PU | PC60-32-498 |
| Durchmesser | Anschluss | Hub | Kolbenstangengewinde | Funktion | Druckkraft bei 6 bar | Dichtung | Type |
|---|---|---|---|---|---|---|---|
| 63 mm | 3/8" | 25 mm | M16x1,5 | doppeltwirkend | 1869 N | PU/FKM | PC60-63-25-VS |
| Durchmesser | Anschluss | Hub | Kolbenstangengewinde | Funktion | Druckkraft bei 6 bar | Dichtung | Type |
|---|---|---|---|---|---|---|---|
| 32 mm | 1/8" | 500 mm | M10x1,25 | doppeltwirkend | 482 N | PU | PC60-32-500 |
| Durchmesser | Anschluss | Hub | Kolbenstangengewinde | Funktion | Druckkraft bei 6 bar | Dichtung | Type |
|---|---|---|---|---|---|---|---|
| 63 mm | 3/8" | 50 mm | M16x1,5 | doppeltwirkend | 1869 N | PU/FKM | PC60-63-50-VS |
| Durchmesser | Anschluss | Hub | Kolbenstangengewinde | Funktion | Druckkraft bei 6 bar | Dichtung | Type |
|---|---|---|---|---|---|---|---|
| 32 mm | 1/8" | 550 mm | M10x1,25 | doppeltwirkend | 482 N | PU | PC60-32-550 |
| Durchmesser | Anschluss | Hub | Kolbenstangengewinde | Funktion | Druckkraft bei 6 bar | Dichtung | Type |
|---|---|---|---|---|---|---|---|
| 63 mm | 3/8" | 80 mm | M16x1,5 | doppeltwirkend | 1869 N | PU/FKM | PC60-63-80-VS |
| Durchmesser | Anschluss | Hub | Kolbenstangengewinde | Funktion | Druckkraft bei 6 bar | Dichtung | Type |
|---|---|---|---|---|---|---|---|
| 32 mm | 1/8" | 575 mm | M10x1,25 | doppeltwirkend | 482 N | PU | PC60-32-575 |
