NC; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für gasförmige Medien (Dampf max. 140°C); mit dem Medienstrom schließend; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE01-RT -
NC; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE02-RT -
NO; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE03-RT -
NC; Gehäuse Messing; Dichtung PTFE; Innengewinde; für gasförmige Medien (Dampf max. 140°C); mit dem Medienstrom schließend; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE01-BT -
NC; Gehäuse Messing; Dichtung PTFE; Innengewinde; für flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE02-BT -
NO; Gehäuse Messing; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE03-BT -
NC; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -40...+180°C
Druckgesteuertes Sitzventil Serie 21IA.GC -
NO; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -40...+180°C
Druckgesteuertes Sitzventil Serie 21IA.GA -
NC; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Innengewinde; für gasförmige Medien; mit dem Medienstrom schließend; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE01-ST -
NC; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Innengewinde; für flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE02-ST -
NO; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE03-ST -
NC; Gehäuse GG25; Dichtung EPDM; Flansch PN16; für gasförmige Medien; mit dem Medienstrom schließend; Mediumstemperatur -10...+140°CDruckgesteuertes Sitzventil Serie SE06-GE
-
NC; Gehäuse GG25; Dichtung EPDM; Flansch PN16; für flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -10...+140°CDruckgesteuertes Sitzventil Serie SE07-GE
-
NO; Gehäuse GG25; Dichtung EPDM; Flansch PN16; für gasförmige und flüssige Medien; Mediumstemperatur -10...+140°CDruckgesteuertes Sitzventil Serie SE08-GE
-
NC; Gehäuse GG25; Dichtung PTFE; Flansch PN16; druckentlasteter Kegel für höhere Drücke; Mediumstemperatur -10...+170°CDruckgesteuertes Sitzventil Serie SE09-GT
-
NO; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Flansch PN40; für gasförmige und flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE23-ST -
NC; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Flansch PN40; für flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE24-ST -
NC; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Flansch PN40; für gasförmige Medien; mit dem Medienstrom schließend; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE25-ST -

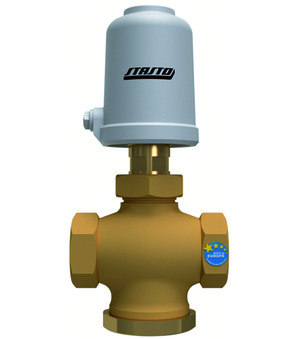

NC; 3-Wege-Ausführung; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE10-RT -
NO; 3-Wege-Ausführung; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE11-RT -
Aufteilfunktion; 3-Wege-Ausführung; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE12-RT -
Mischfunktion; 3-Wege-Ausführung; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -30...+170°C
Druckgesteuertes Sitzventil Serie SE13-RT
Sitzventile - pneumatisch
| Innengewinde | DN | Durchmesser Antrieb | Betriebsdruck | Steuerdruck | Mediumstemperatur | Spannung | Spannungsart | Ausführung | Typ |
|---|---|---|---|---|---|---|---|---|---|
| RP 1/2" | 15 mm | 80 mm | 0...16 bar | 2,3...5 bar | -30...+170 °C | 230V/50-60Hz | - | mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) | SE11-12-RT81-ABS31-C001-22-C002-31-LVCV20-1 |
Druckgesteuertes Sitzventil Serie SE25-ST
NC; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Flansch PN40; für gasförmige Medien; mit dem Medienstrom schließend; Mediumstemperatur -30...+170°C
| DN | Flansch | Durchmesser Antrieb | Betriebsdruck | Steuerdruck | Spannung | Spannungsart | Ausführung | Kabellänge | Zulassung | Typ | Sequenz |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 mm | PN40 | 50 mm | 0...15 bar | 5...10 bar | - | - | ATEX | - | - | SE25-25-ST51 | 31060015 |
| DN | Flansch | Durchmesser Antrieb | Betriebsdruck | Steuerdruck | Spannung | Spannungsart | Ausführung | Kabellänge | Zulassung | Typ | Sequenz |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 mm | PN40 | 50 mm | 0...30 bar | 5...10 bar | 24VDC / 48V/50-60Hz | - | ATEX | - | - | SE25-20-ST51-ABS30-C001-03-C002-31-LVCV20-2 | 31060014 |
| 25 mm | PN40 | 50 mm | 0...15 bar | 5...10 bar | 230V/50-60Hz | - | ATEX | - | - | SE25-25-ST51-ABS30-C001-22-C002-31-6 | 31060016 |
| 25 mm | PN40 | 50 mm | 0...15 bar | 5...10 bar | 230V/50-60Hz | - | ATEX | - | - | SE25-25-ST51-ABS30-C001-22-C002-31-LV-1 | 31060017 |
Druckgesteuertes Sitzventil Serie SE11-RT
NO; 3-Wege-Ausführung; Gehäuse Rotguss; Dichtung PTFE; Innengewinde; für gasförmige und flüssige Medien; Mediumstemperatur -30...+170°C
| Innengewinde | DN | Durchmesser Antrieb | Betriebsdruck | Steuerdruck | Mediumstemperatur | Spannung | Spannungsart | Ausführung | Typ | Sequenz |
|---|---|---|---|---|---|---|---|---|---|---|
| RP 3/4" | 20 mm | 50 mm | 0...10 bar | 5...9 bar | -30...+170 °C | - | - | - | SE11-34-RT51 | 31060017 |
| Innengewinde | DN | Durchmesser Antrieb | Betriebsdruck | Steuerdruck | Mediumstemperatur | Spannung | Spannungsart | Ausführung | Typ | Sequenz |
|---|---|---|---|---|---|---|---|---|---|---|
| RP 3/4" | 20 mm | 50 mm | 0...10 bar | 5...9 bar | -30...+170 °C | 24VDC / 48V/50-60Hz | - | Standard | SE11-34-RT51-ABS30-C001-03-C002-31-6 | 31060018 |
| DN | Flansch | Durchmesser Antrieb | Betriebsdruck | Steuerdruck | Spannung | Spannungsart | Ausführung | Kabellänge | Zulassung | Typ |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 mm | PN40 | 50 mm | 0...15 bar | 5...10 bar | 230V/50-60Hz | - | ATEX | - | - | SE25-25-ST51-ABS30-C001-22-C002-31-LVCV20-1 |
| Innengewinde | DN | Durchmesser Antrieb | Betriebsdruck | Steuerdruck | Mediumstemperatur | Spannung | Spannungsart | Ausführung | Typ |
|---|---|---|---|---|---|---|---|---|---|
| RP 3/4" | 20 mm | 50 mm | 0...10 bar | 5...9 bar | -30...+170 °C | 24VDC / 48V/50-60Hz | - | mit eingebauter LED-gelb und VDR | SE11-34-RT51-ABS30-C001-03-C002-31-LV-2 |
| DN | Flansch | Durchmesser Antrieb | Betriebsdruck | Steuerdruck | Spannung | Spannungsart | Ausführung | Kabellänge | Zulassung | Typ |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 mm | PN40 | 50 mm | 0...15 bar | 5...10 bar | 24VDC / 48V/50-60Hz | - | ATEX | - | - | SE25-25-ST51-ABS30-C001-03-C002-31-6 |
| Innengewinde | DN | Durchmesser Antrieb | Betriebsdruck | Steuerdruck | Mediumstemperatur | Spannung | Spannungsart | Ausführung | Typ |
|---|---|---|---|---|---|---|---|---|---|
| RP 3/4" | 20 mm | 50 mm | 0...10 bar | 5...9 bar | -30...+170 °C | 24VDC / 48V/50-60Hz | - | mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) | SE11-34-RT51-ABS30-C001-03-C002-31-LVCV20-2 |
| DN | Flansch | Durchmesser Antrieb | Betriebsdruck | Steuerdruck | Spannung | Spannungsart | Ausführung | Kabellänge | Zulassung | Typ |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 mm | PN40 | 50 mm | 0...15 bar | 5...10 bar | 24VDC / 48V/50-60Hz | - | ATEX | - | - | SE25-25-ST51-ABS30-C001-03-C002-31-LV-2 |
| Innengewinde | DN | Durchmesser Antrieb | Betriebsdruck | Steuerdruck | Mediumstemperatur | Spannung | Spannungsart | Ausführung | Typ |
|---|---|---|---|---|---|---|---|---|---|
| RP 3/4" | 20 mm | 50 mm | 0...10 bar | 5...9 bar | -30...+170 °C | 230V/50-60Hz | - | Standard | SE11-34-RT51-ABS30-C001-22-C002-31-6 |
| DN | Flansch | Durchmesser Antrieb | Betriebsdruck | Steuerdruck | Spannung | Spannungsart | Ausführung | Kabellänge | Zulassung | Typ |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 mm | PN40 | 50 mm | 0...15 bar | 5...10 bar | 24VDC / 48V/50-60Hz | - | ATEX | - | - | SE25-25-ST51-ABS30-C001-03-C002-31-LVCV20-2 |
| Innengewinde | DN | Durchmesser Antrieb | Betriebsdruck | Steuerdruck | Mediumstemperatur | Spannung | Spannungsart | Ausführung | Typ |
|---|---|---|---|---|---|---|---|---|---|
| RP 3/4" | 20 mm | 50 mm | 0...10 bar | 5...9 bar | -30...+170 °C | 230V/50-60Hz | - | mit eingebauter LED-gelb und VDR | SE11-34-RT51-ABS30-C001-22-C002-31-LV-1 |
| DN | Flansch | Durchmesser Antrieb | Betriebsdruck | Steuerdruck | Spannung | Spannungsart | Ausführung | Kabellänge | Zulassung | Typ |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 mm | PN40 | 80 mm | 0...40 bar | 5...10 bar | - | - | ATEX | - | - | SE25-25-ST81 |
| Innengewinde | DN | Durchmesser Antrieb | Betriebsdruck | Steuerdruck | Mediumstemperatur | Spannung | Spannungsart | Ausführung | Typ |
|---|---|---|---|---|---|---|---|---|---|
| RP 3/4" | 20 mm | 50 mm | 0...10 bar | 5...9 bar | -30...+170 °C | 230V/50-60Hz | - | mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) | SE11-34-RT51-ABS30-C001-22-C002-31-LVCV20-1 |
Druckgesteuertes Sitzventil Serie SE25-ST
NC; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Flansch PN40; für gasförmige Medien; mit dem Medienstrom schließend; Mediumstemperatur -30...+170°C
| DN | Flansch | Durchmesser Antrieb | Betriebsdruck | Steuerdruck | Spannung | Spannungsart | Ausführung | Kabellänge | Zulassung | Typ | Sequenz |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 mm | PN40 | 80 mm | 0...40 bar | 5...10 bar | 24VDC | DC | ATEX | - | CE | SE25-25-ST81-ABS31-BDA08024CS-C003-31-CV20-6 | 31060023 |
| 25 mm | PN40 | 80 mm | 0...40 bar | 5...10 bar | 24VDC | DC | ATEX | - | CE | SE25-25-ST81-ABS31-BDA08024CS-C003-32-6 | 31060024 |
| Innengewinde | DN | Durchmesser Antrieb | Betriebsdruck | Steuerdruck | Mediumstemperatur | Spannung | Spannungsart | Ausführung | Typ |
|---|---|---|---|---|---|---|---|---|---|
| RP 3/4" | 20 mm | 80 mm | 0...16 bar | 2,3...5 bar | -30...+170 °C | - | - | - | SE11-34-RT81 |
