Ventile, Klappen und Absperrschieber - automatisch
| DN | Baulänge | Druckbereich | Type |
|---|---|---|---|
| 200 mm | 60 mm | 0...8 bar | A1N2H2-5-200-PI |

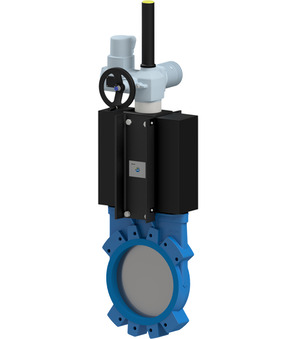

Plattenschieber mit Elektroantrieb Serie AB1EM2H2-5-B
Zwischenflanschausführung; steigende Spindel; Gehäuse GG25/GGG50; Schieberplatte 1.4301; weichdichtend EPDM; Packung PTFE-synthetisch/EPDM; Schrauben Edelstahl; Flanschnenndruck PN10; beidseitig dichtend; Spannung 400V/3/50Hz; Mediumstemperatur -5...+90°C
| DN | Baulänge | Betriebsdruck | Type | Sequence |
|---|---|---|---|---|
| 150 mm | 60 mm | 0...10 bar | AB1EM2H2-5-150-B | 32620000 |
| 200 mm | 60 mm | 0...10 bar | AB1EM2H2-5-200-B | 32620001 |
| 250 mm | 70 mm | 0...6 bar | AB1EM2H2-5-250-B | 32620002 |
| 300 mm | 70 mm | 0...6 bar | AB1EM2H2-5-300-B | 32620003 |
| 300 mm | 70 mm | 0...6 bar | AB1EM2H2-5-300-B02 | 32620004 |
| DN | Baulänge | Steueranschluss | Betriebsdruck | Gehäuse | Type |
|---|---|---|---|---|---|
| 40 mm | 200 mm | 1/4" | 0...6 bar | Aluminium | PI08-T40-RZA-14 |
Plattenschieber mit Elektroantrieb Serie AB1EM2I2-5
Zwischenflanschausführung; steigende Spindel; Gehäuse 1.4408; Schieberplatte 1.4401; weichdichtend EPDM; Packung PTFE-synthetisch/EPDM; Flanschnenndruck PN10; beidseitig dichtend; Spannung 400V/3/50Hz; Mediumstemperatur -5...+90°C
| DN | Baulänge | Betriebsdruck | Type | Sequence |
|---|---|---|---|---|
| 150 mm | 60 mm | 0...10 bar | AB1EM2I2-5-150 | 32630000 |
| 200 mm | 60 mm | 0...7 bar | AB1EM2I2-5-200 | 32630001 |
| DN | Baulänge | Steueranschluss | Betriebsdruck | Gehäuse | Type |
|---|---|---|---|---|---|
| 50 mm | 230 mm | 1/4" | 0...6 bar | Aluminium | PI08-T50-RZA-14 |
| DN | Baulänge | Betriebsdruck | Type |
|---|---|---|---|
| 250 mm | 70 mm | 0...5 bar | AB1EM2I2-5-250 |
| DN | Baulänge | Steueranschluss | Betriebsdruck | Gehäuse | Type |
|---|---|---|---|---|---|
| 65 mm | 216 mm | 1/4" | 0...6 bar | Edelstahl 1.4408 | PI08-T65-RZS-14 |
| DN | Baulänge | Betriebsdruck | Type |
|---|---|---|---|
| 300 mm | 70 mm | 0...3 bar | AB1EM2I2-5-300 |
Schlauchquetschventil Serie PI08
direkt beaufschlagt; Tri-Clamp Anschluss nach DIN32676 Reihe A; Anschlussteil Edelstahl; Schlaucheinsatz Naturkautschuk; Steuerdruck 1,8...2,5bar höher als der tatsächliche Betriebsdruck; Mediumstemperatur -10...+80 °C
| DN | Baulänge | Steueranschluss | Betriebsdruck | Gehäuse | Type | Sequence |
|---|---|---|---|---|---|---|
| 65 mm | 216 mm | 1/4" | 0...6 bar | Aluminium | PI08-T65-RZA-14 | 32630003 |
| 100 mm | 305 mm | 1/4" | 0...5,5 bar | Edelstahl 1.4408 | PI08-T100-RZS-14 | 32630004 |
| 100 mm | 305 mm | 1/4" | 0...5,5 bar | Aluminium | PI08-DMP80-RZA-14 | 32630005 |
| 100 mm | 305 mm | 1/4" | 0...5,5 bar | Aluminium | PI08-T100-RZA-14 | 32630006 |
2/2-Wege-Coaxialventil Serie CSE01/02-ZT
Gehäuse Edelstahl 1.4404 Dichtungen PTFE/FKM; Innengewinde; Mediumstemperatur -20...+120°C; gegendruckdicht; wechselseitig durchströmbar
| Innengewinde | DN | Funktion | Spannung | Betriebsdruck | Steuerdruck | Type | Sequence |
|---|---|---|---|---|---|---|---|
| G 3/8" | 10 mm | NC | - | 0...16 bar | 3...8 bar | CSE01-38-10-ZH | 32640000 |
| G 1/2" | 15 mm | NC | - | 0...16 bar | 3...8 bar | CSE01-12-15-ZH | 32640001 |
| G 1" | 20 mm | NC | - | 0...25 bar | 3...8 bar | CSE01-10-20-ZT-01 | 32640002 |
