Ventile, Klappen und Absperrschieber - automatisch
| DN | Baulänge | Flansch | Spannung | Schaltertyp | Kontaktmaterial | Gehäusematerial | Ausführung | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|
| 150 mm | 56 mm | PN10/16 | - | - | - | - | - | BULI-150-DSC-D32 | 32090002 |
| 200 mm | 60 mm | PN10 | - | - | - | - | - | BULB-200-DSC-D32 | 32090003 |
| 250 mm | 68 mm | PN10 | - | - | - | - | - | BULB-250-DSC-D32 | 32090005 |
| 250 mm | 68 mm | PN10 | - | - | - | - | - | BULB-250-DSV-D32 | 32090006 |
| 300 mm | 78 mm | PN10 | - | - | - | - | - | BULB-300-DSC-D32 | 32090009 |
Varianten
| DN | Baulänge | Flansch | Spannung | Schaltertyp | Kontaktmaterial | Gehäusematerial | Ausführung | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|
| 250 mm | 68 mm | PN10 | 24VDC / 48V/50-60Hz | Crouzet 831618 | Goldlegierung | Kunststoff | - | BULB-250-DSC-D32-ABS54-C001-03-C002-31-LT-2-01-EB0X02 | 32090007 |
| 250 mm | 68 mm | PN10 | 24VDC / 48V/50-60Hz | Crouzet 831618 | Goldlegierung | Kunststoff | - | BULB-250-DSV-D32-ABS54-C001-03-C002-31-LT-2-01-EB0X02 | 32090008 |
| 300 mm | 78 mm | PN10 | 24VDC / 48V/50-60Hz | - | - | - | - | BULB-300-DSC-D32-ABS54-C001-03-C002-31-LT-2-01 | 32090010 |
Absperrklappe mit Druckluftdrehantrieb Serie BULI-S, BULB-S
Abflanschausführung; Baulänge gemäß EN558−1R20; für abrasive Medien (z.B. Sand, Zement, etc.); Gehäuse EN-GJS-400-15 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette NBR carboxylhaltig; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+100°C; Druckbereich 0...6bar
Grundversion
| DN | Baulänge | Flansch | Type | Sequence |
|---|---|---|---|---|
| 100 mm | 52 mm | PN10/16 | BULI-100-DSC-S32 | 32100000 |
| 125 mm | 56 mm | PN10/16 | BULI-125-DSC-S32 | 32100001 |
| 150 mm | 56 mm | PN10/16 | BULI-150-DSC-S32 | 32100002 |
| 250 mm | 68 mm | PN10 | BULB-250-DSC-S32 | 32100003 |
| DN | Durchmesser Antrieb | Funktion | Type |
|---|---|---|---|
| 15 mm | 50 mm | NC | SK-SE0102-12-RE5 |
| DN | Baulänge | Druckbereich | Type |
|---|---|---|---|
| 50 mm | 40 mm | 0...10 bar | AB1N2H5-5-50-B |

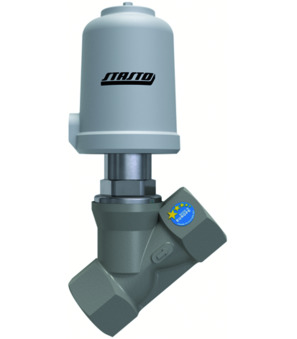

Druckgesteuertes Sitzventil Serie SE01-ST-HT
Hochtemperaturausführung; ATEX Zone 1,21; NC; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Innengewinde; für gasförmige Medien; mit dem Medienstrom schließend; Mediumstemperatur -30...+200°C; inkl. Spritzwasserschutz
Grundversion
| Innengewinde | DN | Durchmesser Antrieb | Betriebsdruck | Steuerdruck | Spannung | Spannungsart | Ausführung | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|
| G 1/2" | 15 mm | 50 mm | 0...40 bar | 5...10 bar | - | - | ATEX | SE01-12-ST51-05 | 32130000 |
| G 3/4" | 20 mm | 50 mm | 0...27 bar | 5...10 bar | - | - | ATEX | SE01-34-ST51-06 | 32130001 |

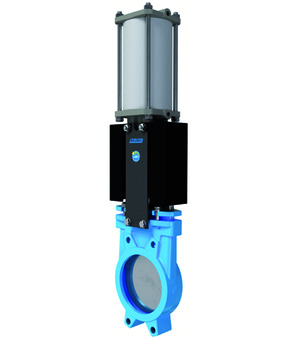

Plattenschieber mit doppeltwirkendem Pneumatikantrieb Serie AB1N
Zwischenflanschausführung; Gehäuse Sphäroguss EN-GJS-500-7; Schieberplatte 1.4301; weichdichtend NBR; Packung PTFE-synthetisch/NBR; Schrauben Edelstahl; Flanschnenndruck PN10; beidseitig dichtend; Steuerdruck 5,5...8bar; Mediumstemperatur -5...+90°C
Grundversion
| DN | Baulänge | Druckbereich | Type | Sequence |
|---|---|---|---|---|
| 65 mm | 40 mm | 0...10 bar | AB1N2H5-5-65-B | 32130001 |
| 65 mm | 40 mm | 0...10 bar | AB1N2H5-5N-65-B | 32130002 |
| Innengewinde | DN | Durchmesser Antrieb | Betriebsdruck | Steuerdruck | Spannung | Spannungsart | Ausführung | Type |
|---|---|---|---|---|---|---|---|---|
| G 1" | 25 mm | 50 mm | 0...15 bar | 5...10 bar | - | - | ATEX | SE01-10-ST51-06 |
| DN | Baulänge | Druckbereich | Type |
|---|---|---|---|
| 80 mm | 50 mm | 0...10 bar | A1N2H5-5N-50-B |
