Blockdrosselrückschlagventil Serie MV21-U
-
Blockdrosselrückschlagventil Serie MV34-U
-
Schlauchanschluss; Drosselrichtung: vom Gewinde zum Schlauch (Abluft)
Einschraubdrosselrückschlagventil Serie MV44 -
ohne Ringstück; Betätigung Schlitzschraube/Rändelschraube fixierbar

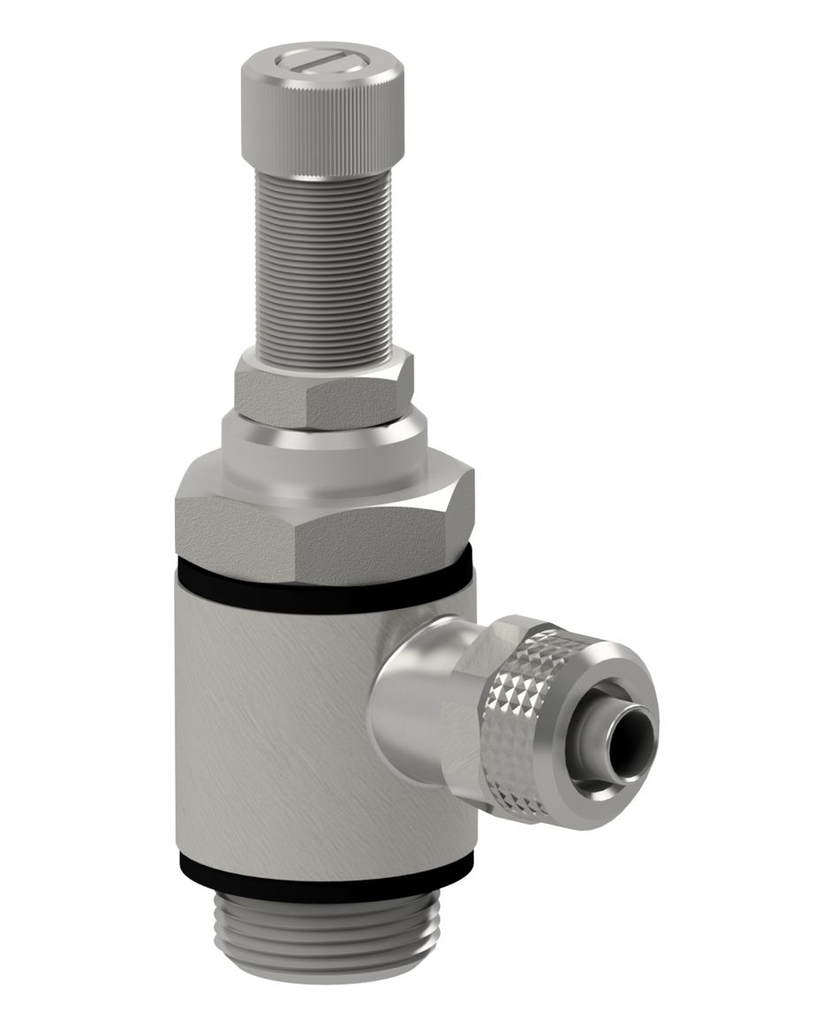

Schwenkdrosselrückschlagventil Serie UFC05-C/V-W -
Steckverschraubungs-Ringstück; Betätigung Schlitzschraube/Rändelschraube fixierbar
Schwenkdrosselrückschlagventil Serie UFC05-C/V -
Schraubverschraubungs-Ringstück; Betätigung Schlitzschraube/Rändelschraube fixierbar
Schwenkdrosselrückschlagventil Serie UFC05-C/V-S -
Innengewinde-Ringstück; Betätigung Schlitzschraube/Rändelschraube fixierbar
Schwenkdrosselrückschlagventil Serie UFC05-C/V-F
Drosselrückschlagventile
| Anschluss | Durchmesser Schlauch | Drosselrichtung | Typ |
|---|---|---|---|
| M5 | 4/2,5 mm | vom Schlauch zum Gewinde (Zuluft) | UFC05-V-M5-S04 |
Schwenkdrosselrückschlagventil Serie UFC05-C/V-F
Innengewinde-Ringstück; Betätigung Schlitzschraube/Rändelschraube fixierbar
Grundversion
| Anschluss | Drosselrichtung | Durchmesser | Außengewinde | Typ | Sequenz |
|---|---|---|---|---|---|
| 1/8" | vom Gewinde zum Ringstück (abluftseitig) | - | - | UFC05-C-18-F18 | 4030000 |
| 1/8" | vom Ringstück zum Gewinde (zuluftseitig) | - | - | UFC05-V-18-F18 | 4030001 |
| M5 | vom Gewinde zum Ringstück (abluftseitig) | - | - | UFC05-C-M5-FM5 | 4030002 |
| M5 | vom Ringstück zum Gewinde (zuluftseitig) | - | - | UFC05-V-M5-FM5 | 4030003 |
| 1/4" | vom Gewinde zum Ringstück (abluftseitig) | - | - | UFC05-C-14-F14 | 4030004 |
| 1/4" | vom Ringstück zum Gewinde (zuluftseitig) | - | - | UFC05-V-14-F14 | 4030005 |
| 3/8" | vom Gewinde zum Ringstück (abluftseitig) | - | - | UFC05-C-38-F38 | 4030006 |
| 3/8" | vom Ringstück zum Gewinde (zuluftseitig) | - | - | UFC05-V-38-F38 | 4030007 |
| 1/2" | vom Gewinde zum Ringstück (abluftseitig) | - | - | UFC05-C-12-F12 | 4030008 |
Varianten
| Anschluss | Drosselrichtung | Durchmesser | Außengewinde | Typ | Sequenz |
|---|---|---|---|---|---|
| 1/2" | vom Gewinde zum Ringstück (abluftseitig) | 8 mm | G 1/2" | UFC05-C-12-F12-PI12-08-12-N-0 | 4030009 |
Schwenkdrosselrückschlagventil Serie UFC05-C/V
Steckverschraubungs-Ringstück; Betätigung Schlitzschraube/Rändelschraube fixierbar
Grundversion
| Anschluss | Durchmesser Schlauch | Drosselrichtung | Typ | Sequenz |
|---|---|---|---|---|
| 1/8" | 4 mm | vom Schlauch zum Gewinde (Zuluft) | UFC05-V-18-04 | 4040000 |
| 1/8" | 4 mm | vom Gewinde zum Schlauch (Abluft) | UFC05-C-18-04 | 4040001 |
| 1/8" | 6 mm | vom Schlauch zum Gewinde (Zuluft) | UFC05-V-18-06 | 4040002 |
| 1/8" | 6 mm | vom Gewinde zum Schlauch (Abluft) | UFC05-C-18-06 | 4040003 |
| 1/8" | 8 mm | vom Gewinde zum Schlauch (Abluft) | UFC05-C-18-08 | 4040004 |
| M5 | 4 mm | vom Schlauch zum Gewinde (Zuluft) | UFC05-V-M5-04 | 4040005 |
| M5 | 4 mm | vom Gewinde zum Schlauch (Abluft) | UFC05-C-M5-04 | 4040006 |
| M5 | 6 mm | vom Schlauch zum Gewinde (Zuluft) | UFC05-V-M5-06 | 4040007 |
| M5 | 6 mm | vom Gewinde zum Schlauch (Abluft) | UFC05-C-M5-06 | 4040008 |
