Kugelhähne - manuell
| DN | Baulänge | Typ | Sequenz |
|---|---|---|---|
| 50 mm | 82 mm | BA043-50-LLD-3C | 22620006 |
| 65 mm | 103 mm | BA043-65-L-3C | 22620007 |
| 80 mm | 122 mm | BA043-80-L-3C | 22620008 |
| 100 mm | 152 mm | BA043-100-L-3C | 22620009 |
| 125 mm | 196 mm | BA043-125-L-3C | 22620010 |
| 150 mm | 232 mm | BA043-150-L-3C | 22620011 |

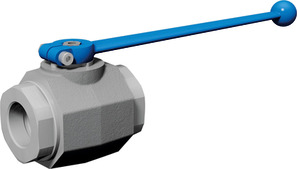

Hochdruckkugelhahn Serie BA230-L
Innengewinde; Gehäuse Stahl verzinkt; Kugel Stahl; Dichtungen POM/NBR; Mediumstemperatur -20...+100°C
Grundversion
| Innengewinde | DN | Baulänge | Druckbereich | Typ | Sequenz |
|---|---|---|---|---|---|
| G 1 1/4" | 32 mm | 111 mm | 0...420 bar | BA230-114-L | 22640000 |
| G 2" | 48 mm | 140 mm | 0...420 bar | BA230-20-L | 22640001 |
| Außengewinde | DN | Baulänge | Baureihe | Druckbereich | Typ |
|---|---|---|---|---|---|
| M52x2 | 32 mm | 148 mm | 38S | 0...420 bar | BA230-38S-L |
Flanschkugelhahn Serie BA043-L-A
ATEX II 2 G/D; Flansch PN16, voller Durchgang; Gehäuse Stahl; Kugel 1.4301; Dichtungen PTFE/FKM; Druckbereich 0...16bar; Mediumstemperatur -20...+160°C
Grundversion
| DN | Baulänge | Ausführung | Typ | Sequenz |
|---|---|---|---|---|
| 15 mm | 35 mm | ATEX | BA043-15-L-A | 22660000 |
| 20 mm | 40 mm | ATEX | BA043-20-L-A | 22660001 |
| 25 mm | 46 mm | ATEX | BA043-25-L-A | 22660002 |
| 32 mm | 54 mm | ATEX | BA043-32-L-A | 22660003 |
| 40 mm | 63,5 mm | ATEX | BA043-40-L-A | 22660004 |
| 50 mm | 82 mm | ATEX | BA043-50-L-A | 22660005 |
| 65 mm | 103 mm | ATEX | BA043-65-L-A | 22660006 |
| 80 mm | 122 mm | ATEX | BA043-80-L-A | 22660007 |
| 100 mm | 152 mm | ATEX | BA043-100-L-A | 22660008 |
| 125 mm | 196 mm | ATEX | BA043-125-L-A | 22660009 |
| 150 mm | 232 mm | ATEX | BA043-150-L-A | 22660010 |
