Armaturen · Rückschlagtechnik
Rückschlagklappen & Rückschlagventile
Rückschlagklappen und Rückschlagventile verhindern den unerwünschten Rückfluss des Mediums und schützen Pumpen, Verdichter und Anlagenteile vor Rückstrom, Druckschlägen und Beschädigung. STASTO führt beide Bauformen in einem breit gefächerten Sortiment – von axialen und Schrägsitz-Ausführungen bis zu leitungsintegrierten Rückschlagklappen. Ob Auswahl nach Nennweite, Werkstoff oder Bauform: Hier finden Sie eine kompakte Orientierung und den direkten Zugang zu den passenden Produktserien.
Axial · Schrägsitz · Klappe
Warum STASTO
Rückschlagtechnik aus einer Hand
Axial- und Schrägsitzrückschlagventile sowie Rückschlagklappen – strukturiert nach Bauform, Nennweite und Werkstoff, mit fachlicher Unterstützung bei der Auswahl.
Zwei Bauprinzipien aus einer Hand
Axial- und Schrägsitzrückschlagventile sowie Rückschlagklappen – die passende Konstruktion für Ihre Einbausituation und Ihr Medium, gebündelt in einer Kategorie.
Breites, strukturiertes Sortiment
Mehrere Produktserien je Bauform ermöglichen die Auswahl nach Anschlussart, Nennweite und Werkstoff – vom Standard-Rückschlagventil bis zur Wafer-Rückschlagklappe.
Auswahl nach technischen Kriterien
Nennweite, Öffnungsdruck, Einbaulage und Werkstoffpaarung stehen im Vordergrund – wir liefern die fachlichen Grundlagen für eine belastbare Entscheidung.
Beratung bei der Konfiguration
Unsicher, welche Serie oder Werkstoffausführung passt? Unser technischer Vertrieb unterstützt Sie bei der Auswahl – sprechen Sie uns an.
Bauformen
Rückschlagarmaturen nach Bauform
Von axialen und Schrägsitz-Rückschlagventilen über leitungsintegrierte Rückschlagklappen bis zu Standardausführungen und Zubehör – wählen Sie die passende Bauform für Ihre Anwendung.
Bauform-Vergleich
Axial, Schrägsitz oder Klappe?
Die drei Grundbauformen unterscheiden sich in Durchgang, Baulänge und typischem Einsatzbereich. Der Vergleich hilft bei der ersten Einordnung – die konkreten Werte entnehmen Sie der jeweiligen Serie.
| Axial | Schrägsitz | Klappe | |
|---|---|---|---|
| Prinzip | Federbelasteter Kegel/Kolben in Achsrichtung | Schräg angeordneter Sitz zur Durchflussachse | Plattenbasiert, leitungsintegriert (Wafer) |
| Druckverlust | Moderat | Tendenziell gering | Je nach Nennweite |
| Einbaulage | In der Regel lageunabhängig | Serienabhängig | Zwischen Flanschen |
| Typische Nennweite | Klein bis mittel | Klein bis mittel | Größere Leitungen |
| Baulänge | Kompakt | Kompakt | Sehr kurz |
| STASTO-Serien | 100000, 227, 228, 316, VX23 | 1072, CH117, 4000 | CS-2466, CS-6666, CM-2466, CM-6666 |
Ratgeber
Die richtige Bauform wählen
Die Wahl zwischen Rückschlagklappe und Rückschlagventil – und innerhalb der Ventile zwischen Axial- und Schrägsitzbauform – richtet sich vor allem nach vier Kriterien.
Auswahlkriterien
- Nennweite (DN) & Anschluss
- Kleinere Nennweiten werden häufig mit Axial- oder Schrägsitzventilen abgedeckt; für größere Leitungen sind leitungsintegrierte Rückschlagklappen oft die kompaktere Lösung. Anschlussart (Gewinde, Flansch, Zwischenflansch) je nach Serie beachten.
- Druckverlust
- Schrägsitzrückschlagventile bieten durch den strömungsgünstigen Sitz einen tendenziell geringeren Druckverlust – relevant bei hohem Durchfluss.
- Einbaulage
- Federbelastete Axialrückschlagventile lassen sich in der Regel lageunabhängig einbauen; einige Bauformen haben eine bevorzugte Einbaulage. Die zulässige Lage ist der jeweiligen Serie zu entnehmen.
- Werkstoff & Medium
- Gehäuse- und Dichtungswerkstoff müssen zum Medium passen. Werkstoffvarianten wie Edelstahl oder Messing sind je nach Serie verfügbar – die konkrete Ausführung finden Sie auf der Variantenseite.
Bauformen im Detail

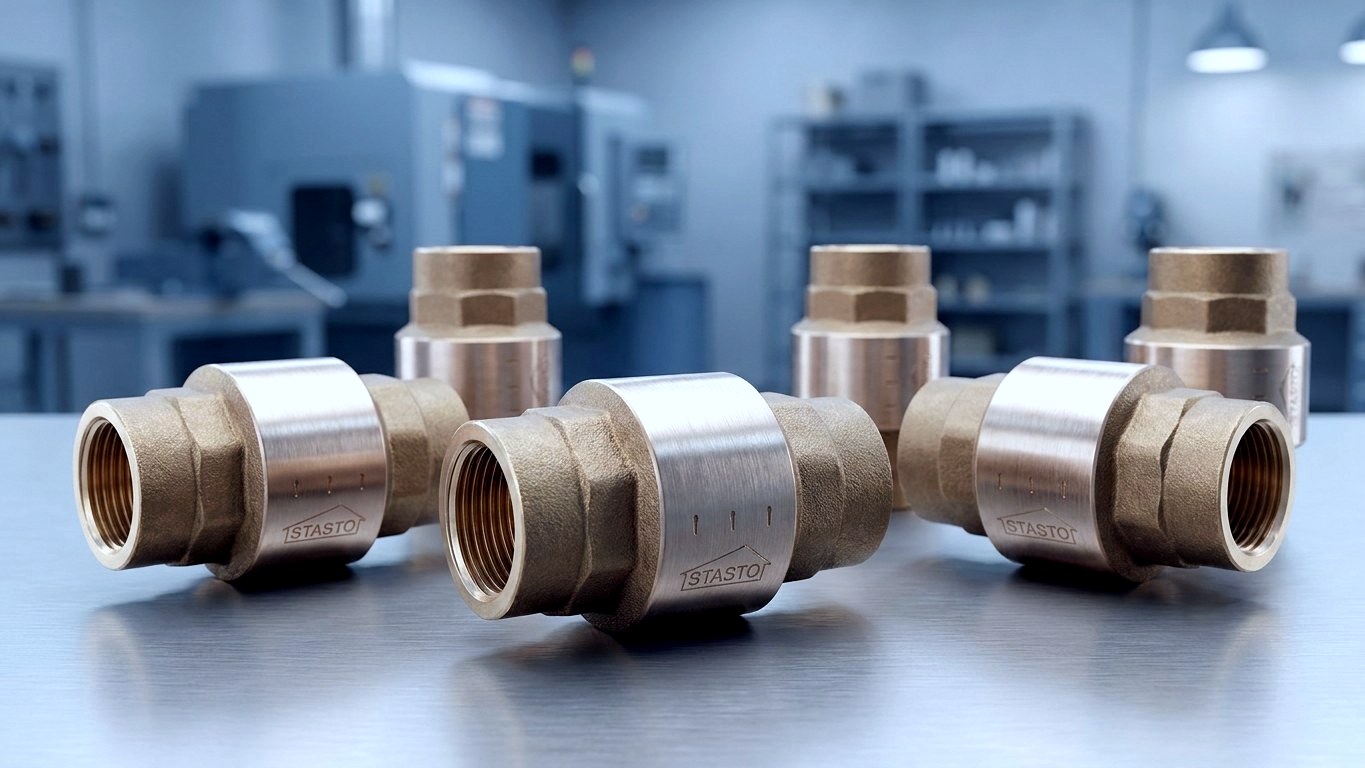

- Axialrückschlagventil
- Das Schließelement bewegt sich in Achsrichtung der Strömung; die Federbelastung sorgt für schnelles Schließen und meist lageunabhängigen Einbau.
- Schrägsitzrückschlagventil
- Der schräg zur Durchflussachse angeordnete Sitz ergibt einen wenig gedrosselten Durchgang und geringen Druckverlust.

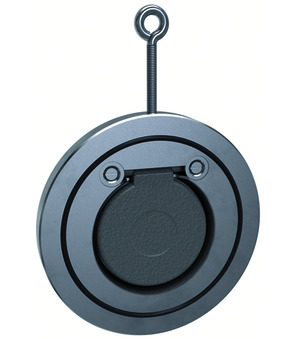

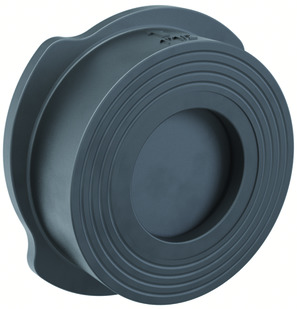

- Rückschlagklappe
- Kompakte, plattenbasierte Ausführung zum Einbau zwischen Flanschen – erste Wahl bei größeren Nennweiten und geringer Baulänge.
- Doppelt entsperrbares Rückschlagventil
- Für pneumatische Steueraufgaben, bei denen der Rückfluss gezielt freigegeben werden soll – Ausführung je nach Serie.
Anwendungen
Wo Rückschlagarmaturen eingesetzt werden
Rückschlagklappen und Rückschlagventile kommen überall dort zum Einsatz, wo eine Strömung nur in eine Richtung zugelassen werden soll. Die geeignete Bauform hängt von Medium, Nennweite und Einbausituation ab.

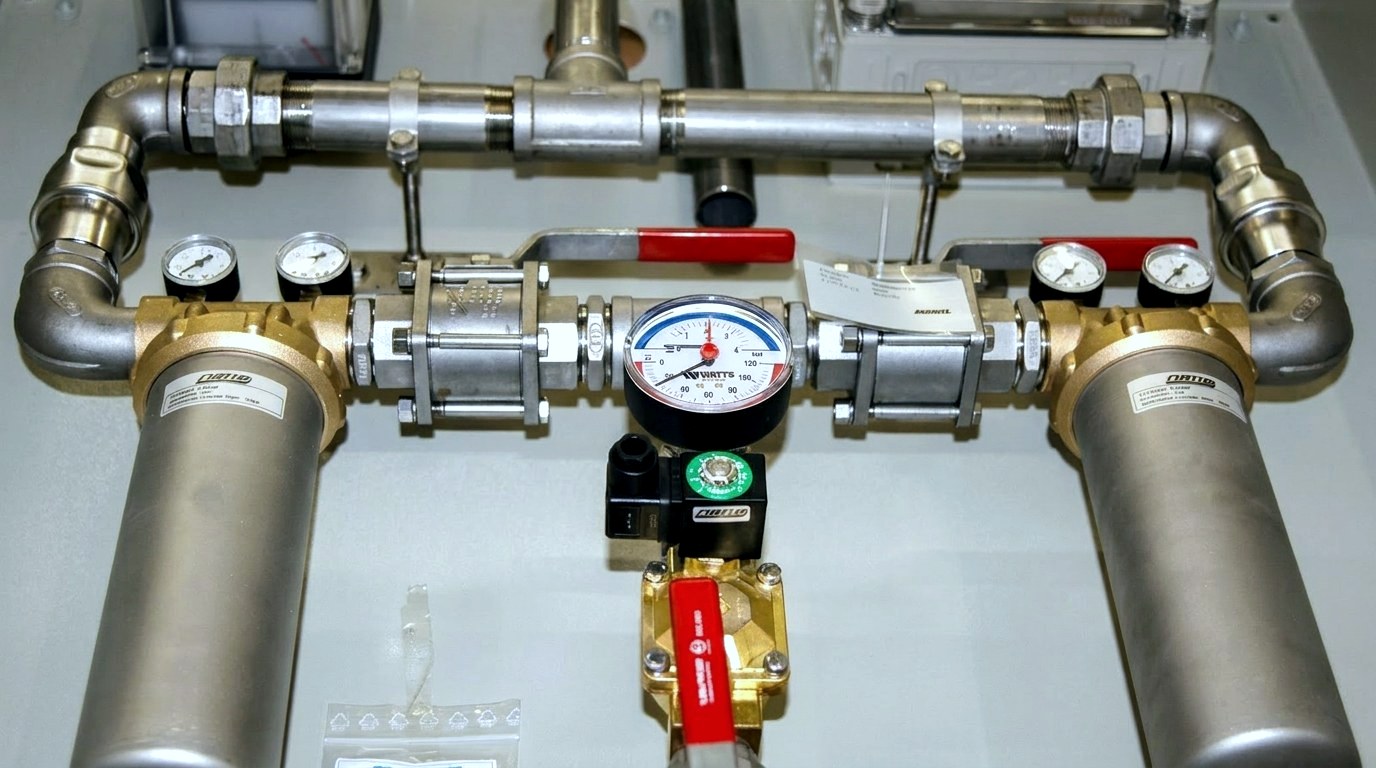

Pumpen- und Verdichterschutz
Verhindern das Zurücklaufen des Mediums beim Abschalten und schützen vor Druckschlägen und Beschädigung nachgelagerter Anlagenteile.

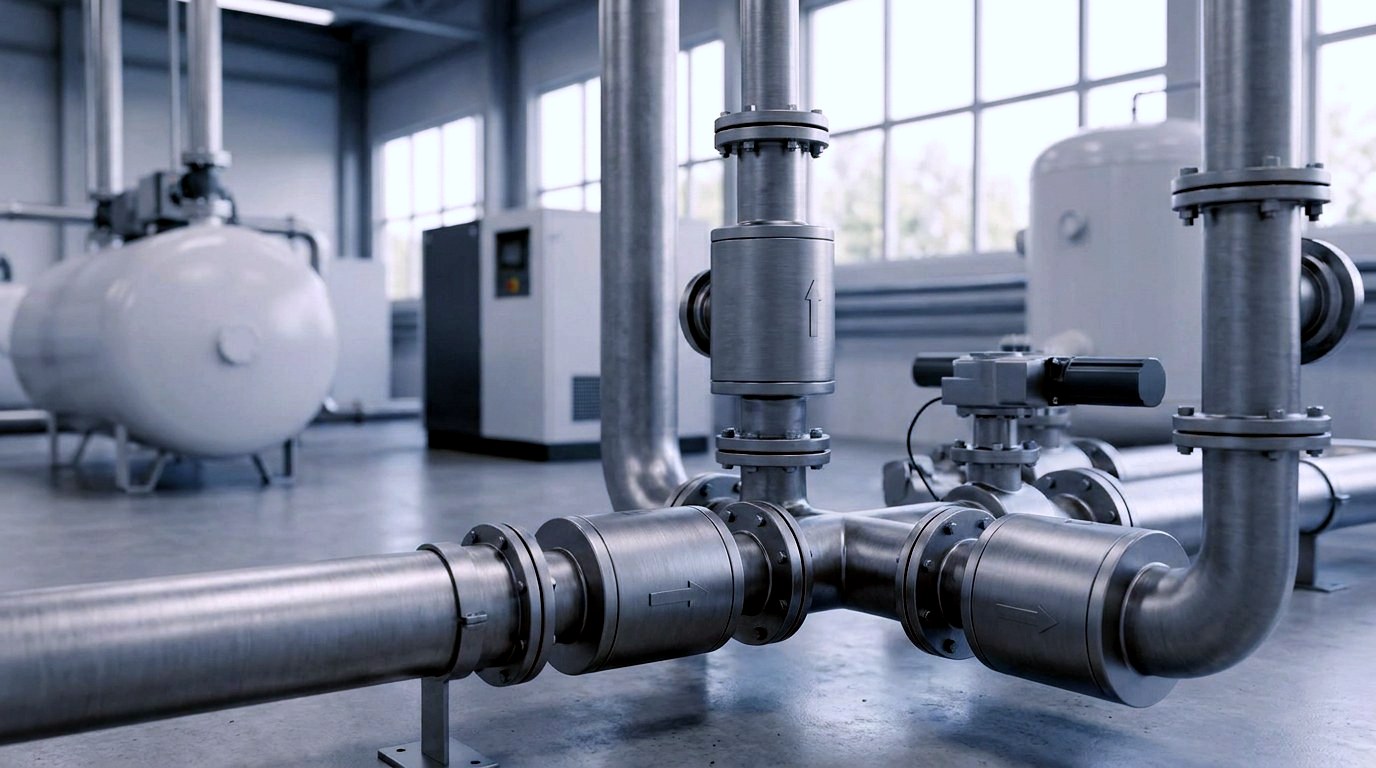

Druckluft und Pneumatik
Für pneumatische Systeme und Druckluftleitungen; ergänzend führt STASTO im Pneumatik-Bereich eigene Rückschlag- und Drosselrückschlagventile.

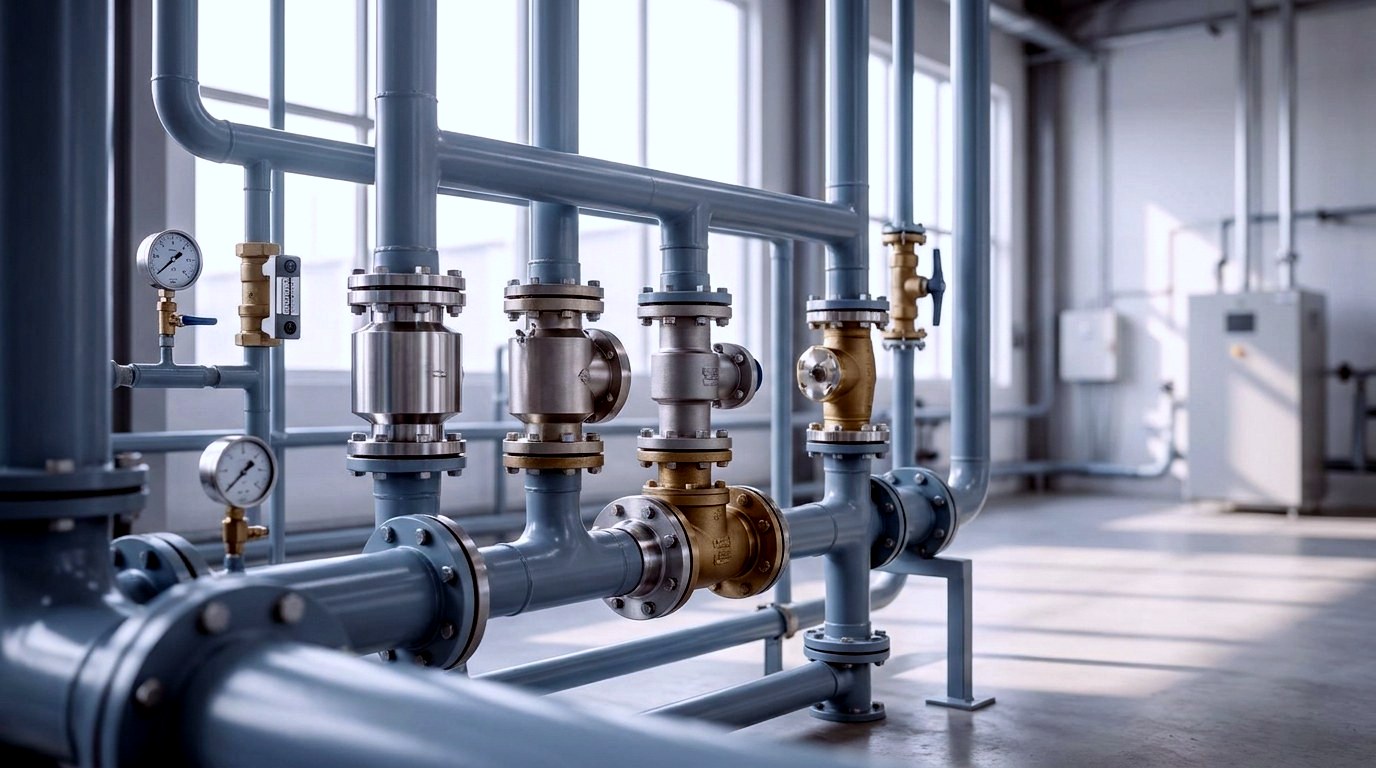

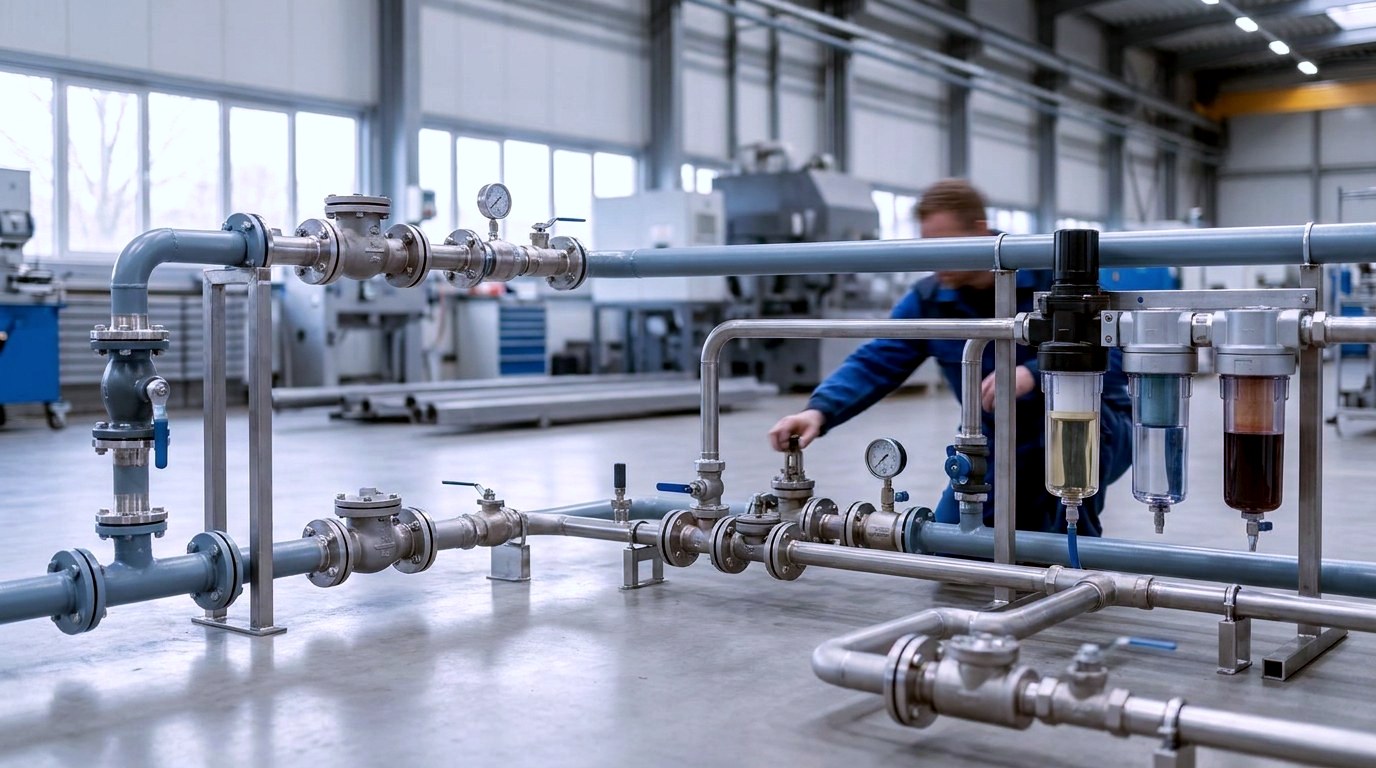

Wasser- und Flüssigkeitskreisläufe
Rückflussverhinderung in Versorgungs-, Umwälz- und Prozessleitungen – Eignung und Werkstoff je nach Medium und Serie prüfen.

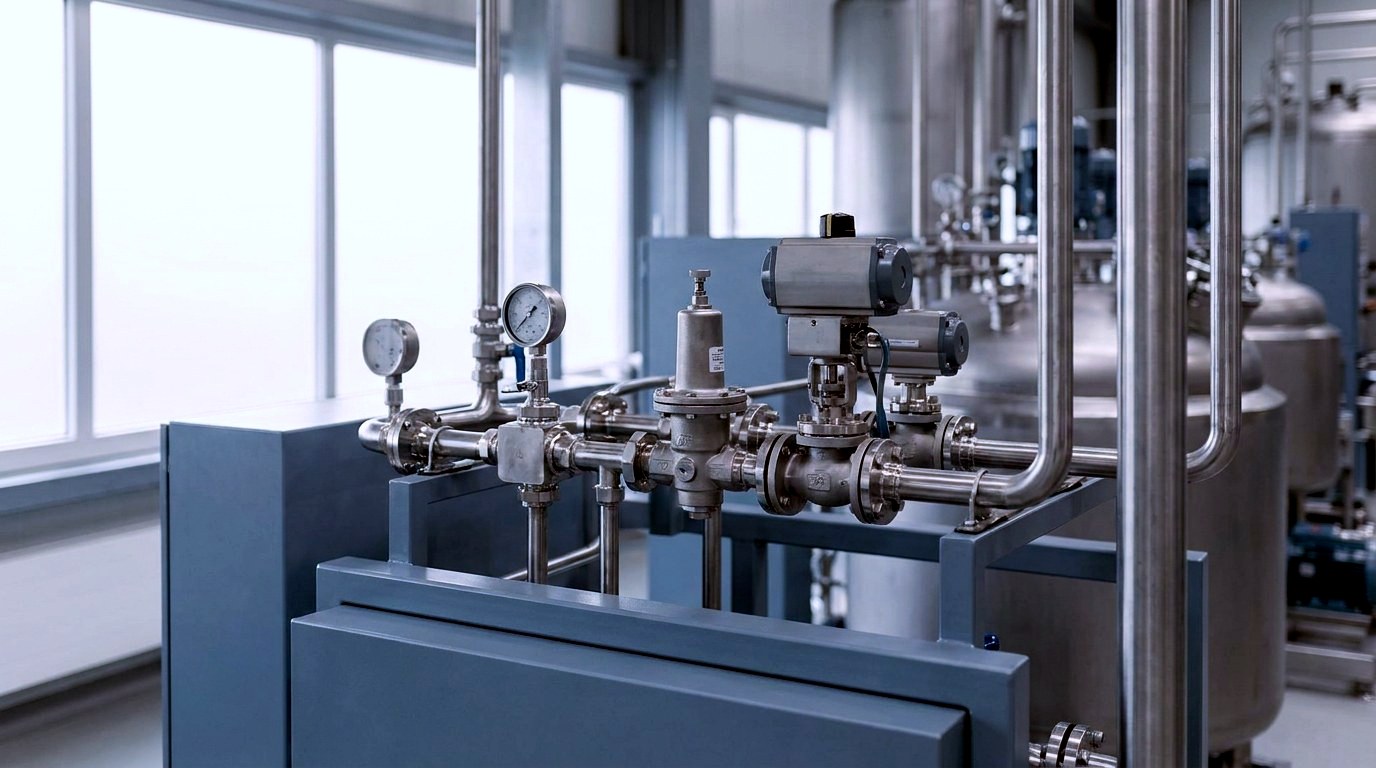

Gas- und Prozessmedien
Einsatz je nach Medium, Druck und Werkstoffpaarung; die zulässigen Bereiche entnehmen Sie der jeweiligen Serie.
Hygienische Kreisläufe
Rückschlagfunktion in prozessnahen Leitungen – Werkstoff- und Dichtungseignung je nach Medium und Serie prüfen.

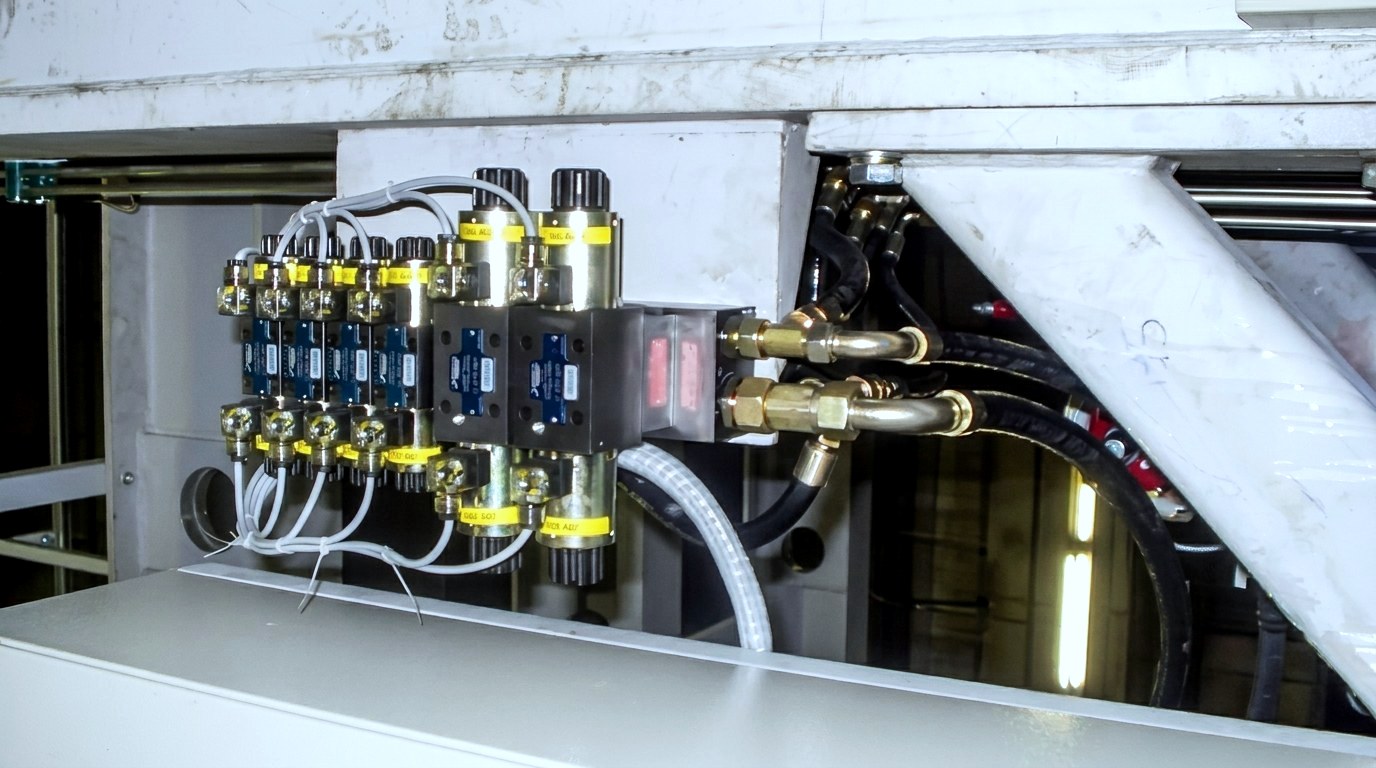

Fertigungs- und Versorgungsanlagen
Absicherung von Medien- und Druckluftleitungen in der Produktion – passende Bauform nach Nennweite und Einbausituation wählen.
Verfügbarkeit & Ausführungen
Auswahl nach Bauform, Nennweite und Werkstoff
Das Sortiment umfasst zahlreiche Serien in unterschiedlichen Bauformen und Werkstoffen. Verfügbarkeit, Nennweiten, zulässige Druck- und Temperaturbereiche sowie Werkstoffvarianten unterscheiden sich je nach Serie und Variante – die konkreten Werte entnehmen Sie bitte der jeweiligen Produkt- bzw. Variantenseite oder erfragen sie bei unserem Vertrieb.
Nach Kriterien wählen
Auswahl nach Bauform, Nennweite und Werkstoff direkt in den Serien.

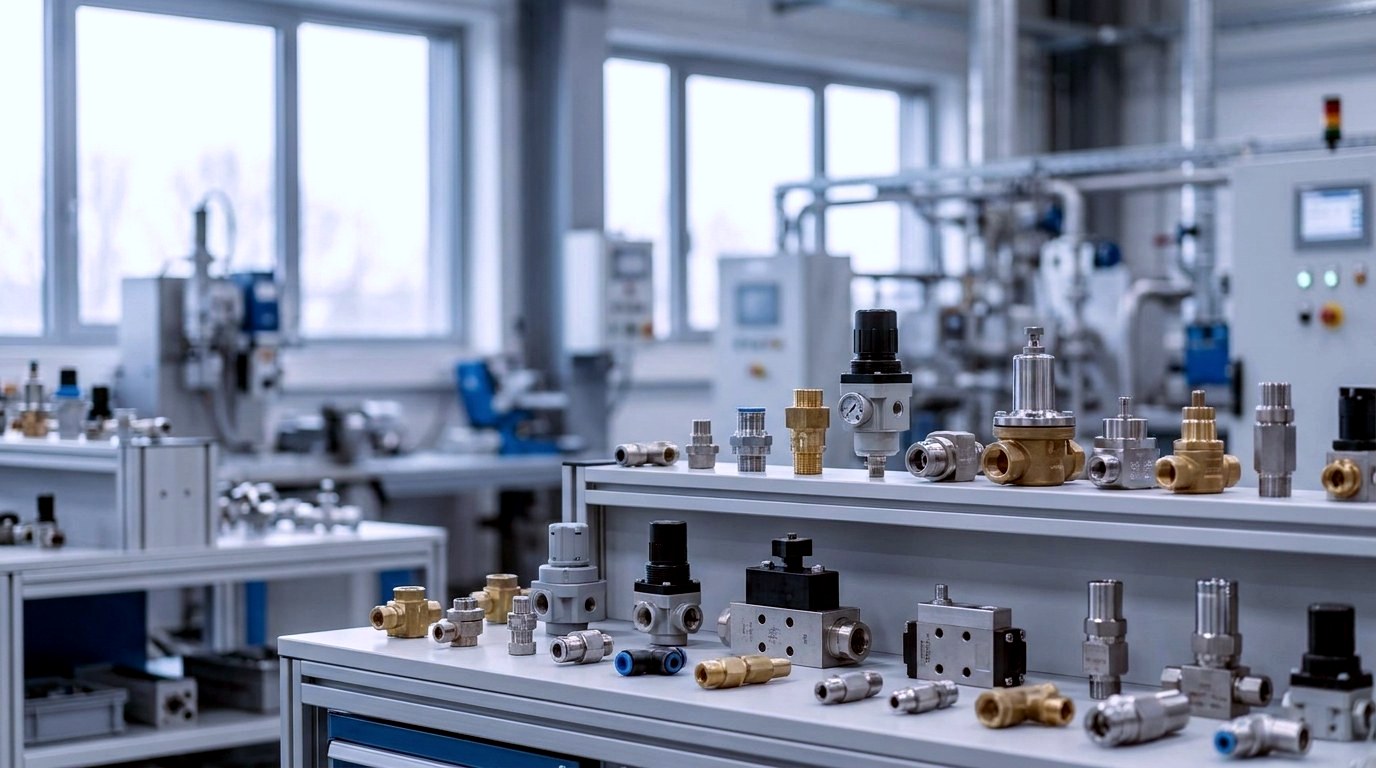

Varianten je Serie
Werkstoff-, Dichtungs- und Anschlussvarianten je nach Serie verfügbar.
Lieferzeit auf Anfrage
Angaben zu Lieferzeit und Bevorratung auf Anfrage bzw. auf der Produktseite.
Sonderausführungen
Technische Rückfragen und Sonderausführungen auf Anfrage.
Häufige Fragen
Rückschlagklappen & Rückschlagventile – FAQ
Die wichtigsten Fragen zu Bauform, Auswahl und Zubehör.
Was ist der Unterschied zwischen einer Rückschlagklappe und einem Rückschlagventil?
„Rückschlagventil“ ist der Oberbegriff für Armaturen, die den Rückfluss verhindern; dazu zählen federbelastete Kegel- und Kolbenausführungen wie Axial- und Schrägsitzventile. Als „Rückschlagklappe“ bezeichnet man im Deutschen meist plattenbasierte, leitungsintegrierte Ausführungen (z. B. Wafer-/Zwischenflansch-Bauart). Beide erfüllen dieselbe Grundfunktion, unterscheiden sich aber in Bauweise, Baulänge und typischer Nennweite.
Was ist ein Axialrückschlagventil?
Bei einem Axialrückschlagventil bewegt sich das Schließelement in Achsrichtung der Strömung. Die Federbelastung sorgt für schnelles Schließen und ermöglicht in der Regel einen lageunabhängigen Einbau. STASTO führt hierzu u. a. die Serien 100000, 227, 228, 316 und VX23.
Was zeichnet ein Schrägsitzrückschlagventil aus?
Der schräg angeordnete Sitz ergibt einen strömungsgünstigen Durchgang und damit einen vergleichsweise geringen Druckverlust. Bei STASTO verfügbar in den Serien 1072, CH117 und 4000.
Welche Nennweiten und Werkstoffe sind verfügbar?
Nennweiten, Werkstoffe und Dichtungsausführungen unterscheiden sich je nach Serie und Variante. Die konkreten Werte finden Sie auf der jeweiligen Produkt- bzw. Variantenseite; bei Sonderausführungen sprechen Sie uns an.
Wie finde ich die passende Bauform?
Orientieren Sie sich an Nennweite, gewünschtem Druckverlust, Einbaulage und Medium. Bei Unsicherheit hilft unser technischer Vertrieb bei der Auswahl und beim Abgleich mit Ihrem Anforderungsprofil.
Gibt es passendes Zubehör?
Ja – in derselben Kategorie führt STASTO Saugkörbe (Serie 110100 und ST304), die Pumpen und nachgelagerte Armaturen vor Feststoffen schützen.
Verwandte Kategorien
Passend dazu bei STASTO
Ergänzende Armaturen und übergeordnete Kategorien für Ihre Anlagenauslegung.
Jetzt auswählen
Die passende Rückschlagarmatur finden
Wählen Sie Ihre Bauform nach Nennweite und Werkstoff aus – oder lassen Sie sich von unserem technischen Vertrieb bei der Auslegung unterstützen.
