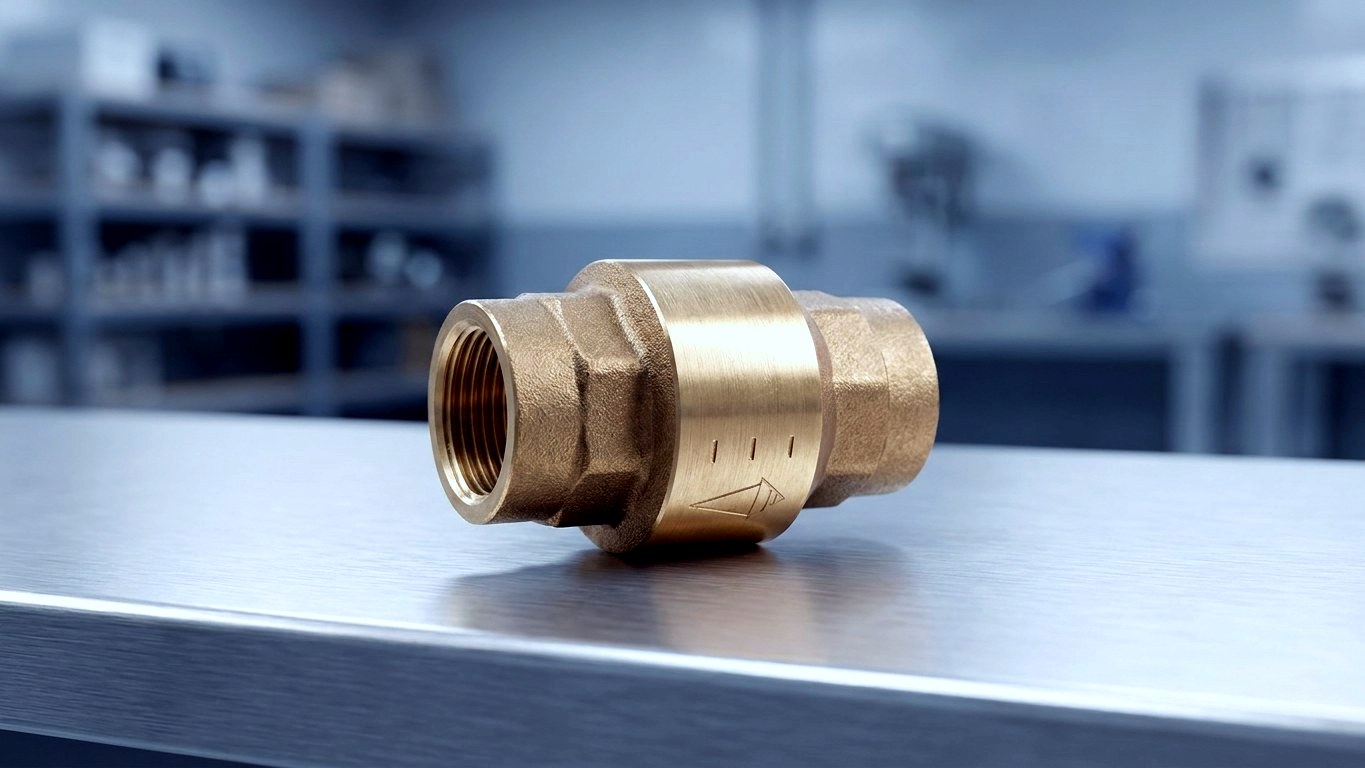

Rückschlagklappe – Bauformen, Auswahl & Anwendungen
Eine Rückschlagklappe verhindert den unerwünschten Rückfluss des Mediums in einer Rohrleitung und schützt Pumpen, Verdichter und nachgeschaltete Anlagenteile vor Druckstößen und Rücklauf. Sie öffnet selbsttätig durch den Vordruck in Durchflussrichtung und schließt, sobald die Strömung nachlässt oder umkehrt – ganz ohne externe Ansteuerung. Bei STASTO finden Sie Rückschlagklappen in einem breiten Programm an Bauformen, Nennweiten und Werkstoffen.
Zwischenflansch- & Doppelklappen
Warum STASTO
Rückschlagarmaturen für jede Rohrleitung
Von der kompakten Zwischenflansch-Klappe bis zur Doppel-Rückschlagklappe für große Nennweiten – abgestimmte Bauformen, Werkstoffe und Anschlüsse aus einer Hand.
Breites Bauform-Programm
Zwischenflansch-Doppelklappen der Serien CS-2424, CM-2424, CM-2466 und CM-6666, Rückschlagklappen CH010/CH011 sowie Doppel-Rückschlagklappen CH019/CH020 – ergänzt um Axial- und Schrägsitz-Rückschlagventile für kleinere Nennweiten.
Große Nennweiten- und Druckbandbreite
Verfügbar von DN32 bis DN800 in PN- und ANSI-Ausführungen (u. a. PN40, PN64 sowie ANSI 150 und ANSI 600). Die konkrete Druckstufe und der Nennweitenbereich sind je nach Serie und Variante unterschiedlich.
Technische Beratung zur Auswahl
Wir unterstützen bei der Zuordnung von Bauform, Werkstoff und Anschluss zu Ihrer Anwendung und klären bei Bedarf Werkstoffeignung, Druckstufe und Verfügbarkeit anhand der jeweiligen Serie und Variante.
Ergänzendes Armaturen-Sortiment
Passende Saugkörbe der Serien 110100 und ST304, Axialrückschlagventile und Schrägsitzrückschlagventile aus einer Hand – für durchgängig abgestimmte Rohrleitungslösungen.
Ratgeber
Bauformen verstehen und richtig auswählen
Wie eine Rückschlagklappe arbeitet, welche Bauformen es gibt und worauf es bei der Auswahl ankommt – kompakt erklärt.
Funktion & Bauformen
- Funktionsprinzip
- Der Vordruck in Strömungsrichtung öffnet die Klappe selbsttätig; lässt die Strömung nach oder kehrt sie sich um, schließt die Klappe – bei vielen Bauformen federunterstützt – ohne externe Ansteuerung.
- Zwischenflansch-Klappe (Wafer)
- Wird zwischen zwei Flansche gesetzt, sehr kurze Baulänge, platz- und gewichtssparend.
- Doppel-Rückschlagklappe (Split-Disc)
- Zwei federbelastete Klappenhälften, schnelles Schließen, auch für größere Nennweiten (Serien CH019/CH020).
- Axialrückschlagventil
- Axial geführter, federbelasteter Schließkörper – ruhiges Schließverhalten, gut für kleinere und mittlere Nennweiten.
- Schrägsitzrückschlagventil
- Schräg angeordneter Sitz, geringer Strömungswiderstand, für flüssige Medien.
Auswahlkriterien
- Nennweite
- Maßgeblich ist die Rohrleitungsgröße, z. B. DN50, DN100 oder DN150.
- Druckstufe
- PN- oder ANSI-Ausführung passend zum Betriebsdruck, je nach Serie und Variante.
- Anschlussart
- Zwischenflansch, Flansch oder Gewinde – abhängig von Bauform und Einbausituation.
- Medium & Temperatur
- Flüssig oder gasförmig, aggressiv oder neutral – bestimmt Werkstoff und Dichtung.
- Werkstoff
- Gehäuse- und Dichtwerkstoff sind je nach Serie unterschiedlich und auf der Produktseite ausgewiesen.
Bauformen im Vergleich
Welche Bauform passt zu meiner Anwendung?
Die wichtigsten Rückschlagarmatur-Bauformen gegenübergestellt. Konkrete Werte sind je nach Serie und Variante zu prüfen.
| Zwischenflansch-Klappe | Doppel-Rückschlagklappe | Axialrückschlagventil | Schrägsitzrückschlagventil | |
|---|---|---|---|---|
| Bauart | Schwenkklappe (Wafer) | Zwei federbelastete Klappenhälften | Axial geführter Schließkörper | Schräg angeordneter Sitz |
| Baulänge | Sehr kurz | Kurz | Kompakt | Mittel |
| Nennweitenbereich | Mittel bis groß | Bis große Nennweiten (bis DN800) | Klein bis mittel | Klein bis mittel |
| Schließverhalten | Selbsttätig | Schnell, federunterstützt | Ruhig, geräuscharm | Geringer Widerstand |
| Typische Serien | CS-2424, CM-2424, CM-2466, CM-6666 | CH019, CH020 | 100000, 227, 304, CH004 | 1072, 4051xxx, CH040 |
Sortiment
Rückschlagklappen & verwandte Armaturen
Von der Zwischenflansch-Klappe bis zum Saugkorb – wählen Sie die passende Bauform für Ihre Rohrleitung.
Einsatzbereiche
Wo Rückschlagklappen zum Einsatz kommen
Überall dort, wo Medien in Rohrleitungen nur in eine Richtung fließen sollen. Die konkrete Eignung ist je nach Werkstoff, Dichtung und Serie zu prüfen.

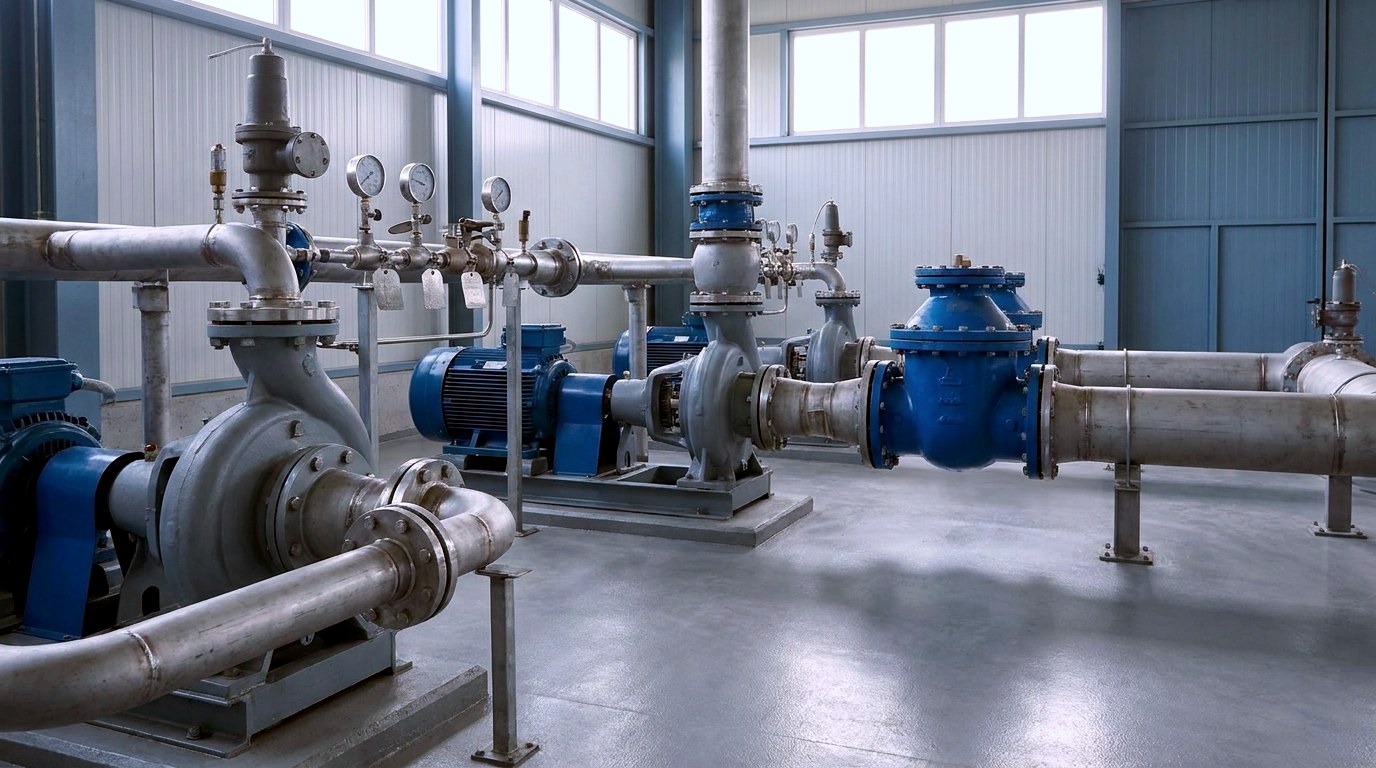

Wasserversorgung & Pumpstationen
Schutz von Pumpen vor Rücklauf und Druckstößen nach dem Abschalten in Förder- und Versorgungsleitungen.

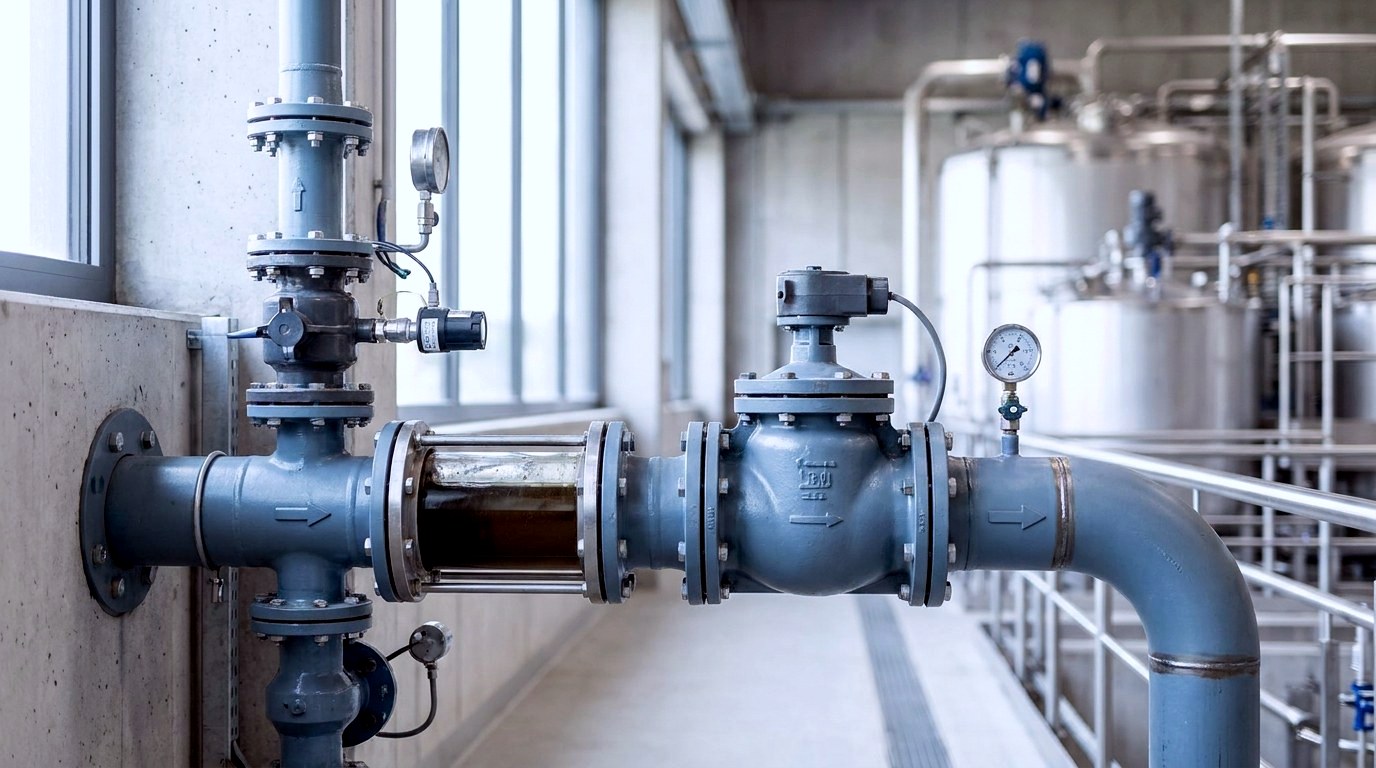

Abwasser- & Prozesstechnik
Rücklaufsicherung in Förder- und Umwälzleitungen; für belastete Medien ggf. Bauformen mit weiter Durchgangsöffnung.

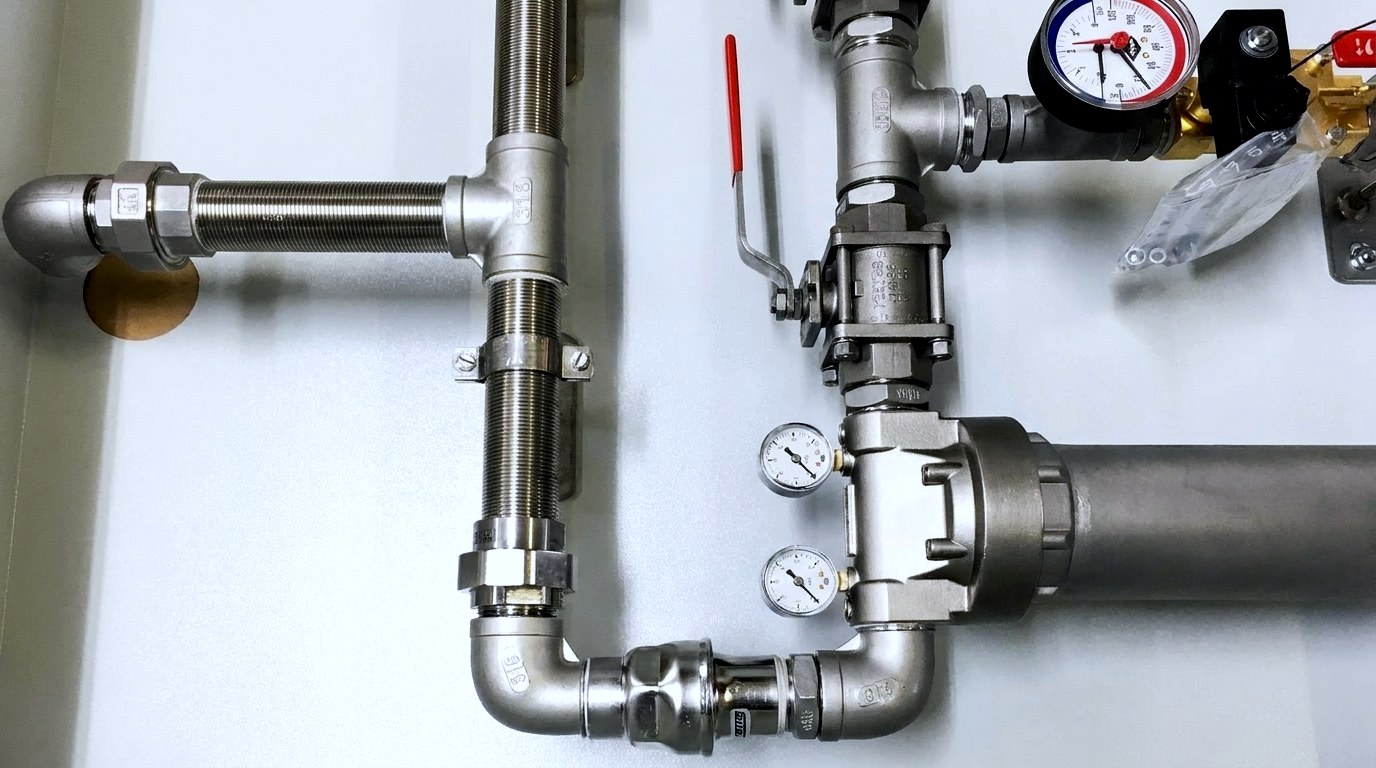

Verdichter- & Druckluftleitungen
Rücklaufschutz nach Verdichtern; die Eignung für gasförmige Medien ist je nach Serie und Dichtwerkstoff zu bestätigen.

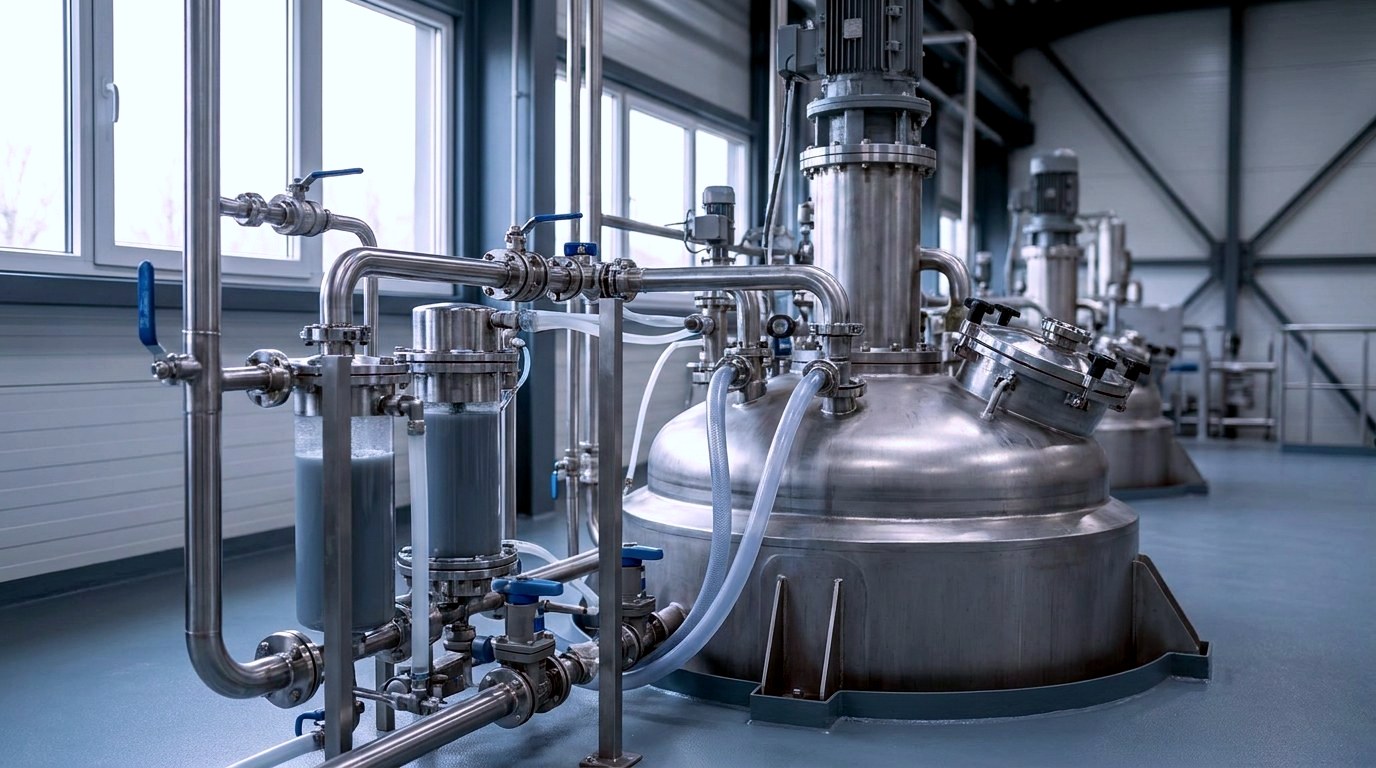

Chemie- & Industrieprozesse
Bei aggressiven Medien mit entsprechend beständigen Werkstoffen und Dichtungen; Werkstoffeignung bitte anfragen.

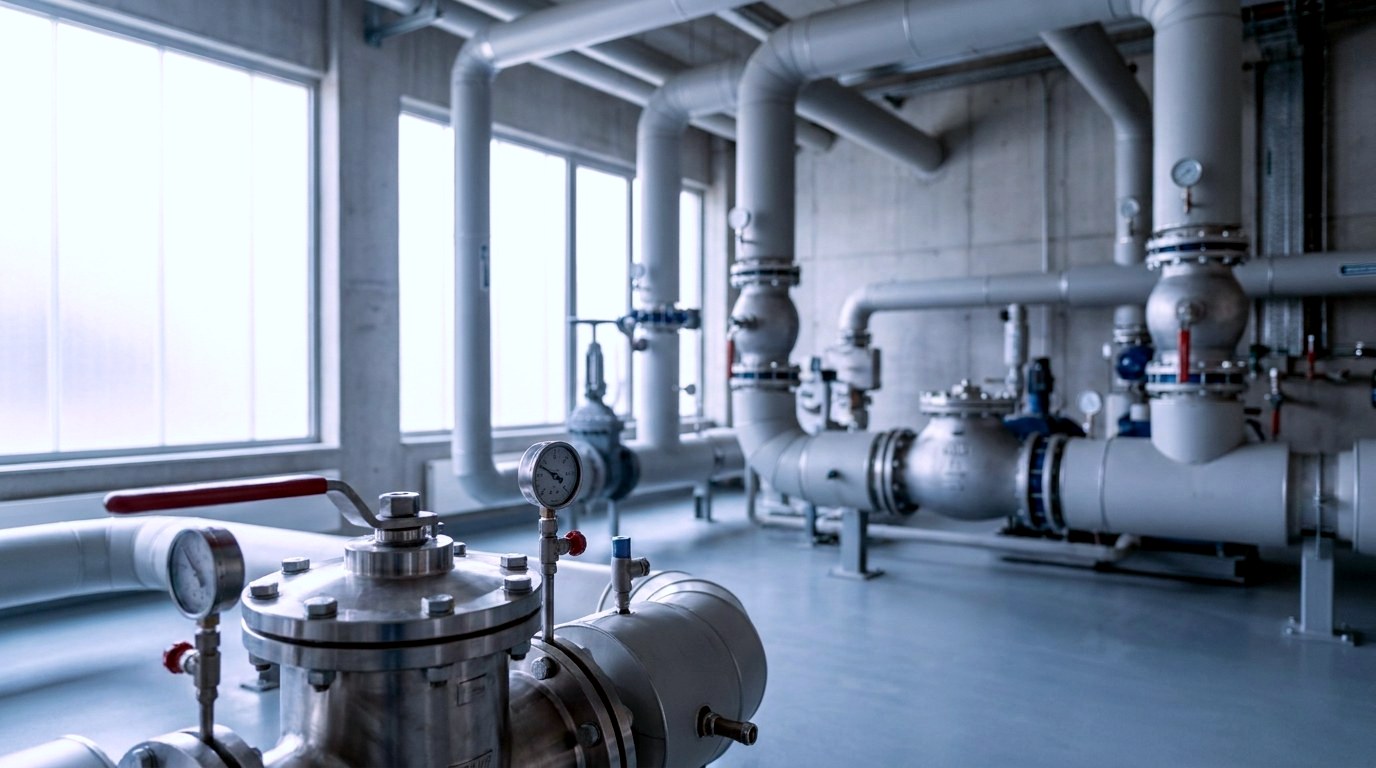

HLK-, Heizungs- & Kälteanlagen
Verhinderung von Schwerkraftzirkulation und Rücklauf in Kreisläufen der Gebäude- und Anlagentechnik.

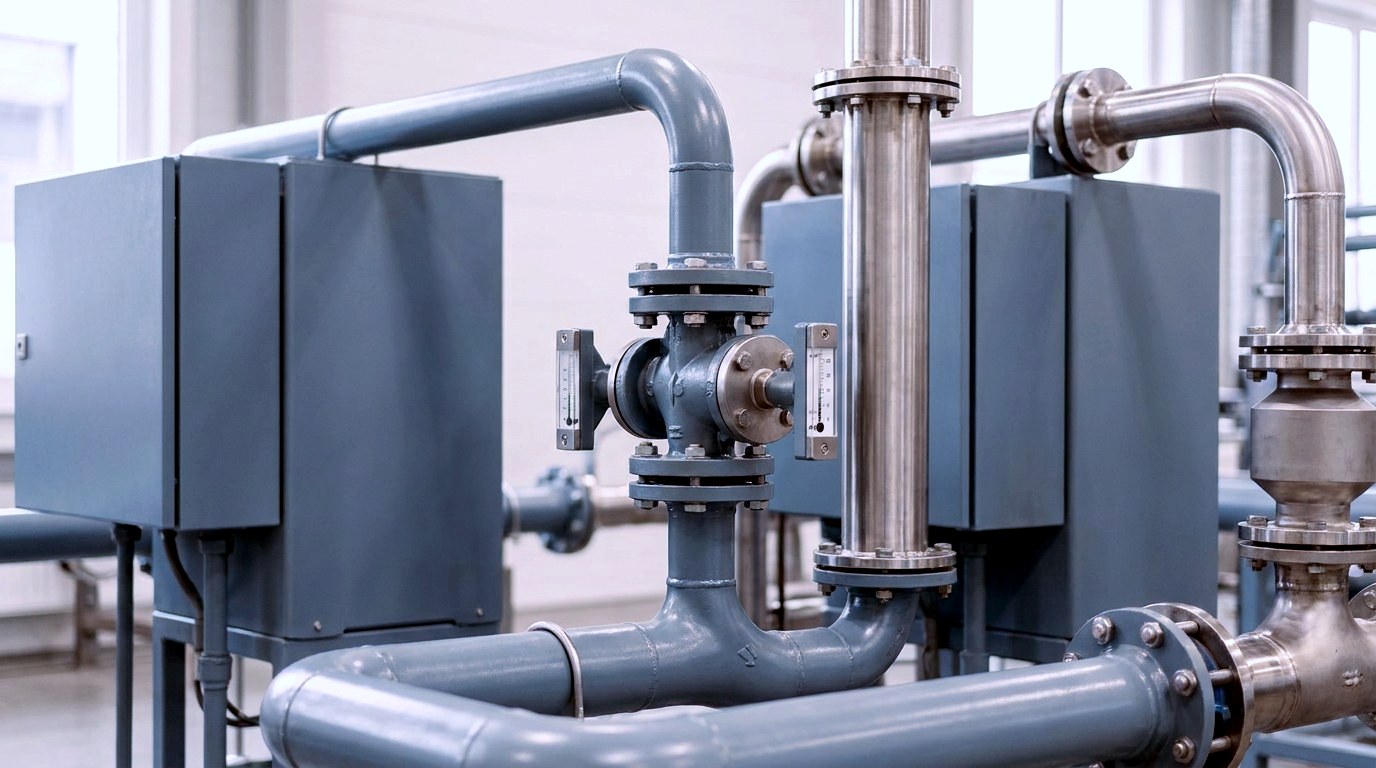

Anlagen- & Systembau
Rücklaufsicherung in geschlossenen Kreisläufen und Baugruppen mit definierter Strömungsrichtung.
Verfügbarkeit

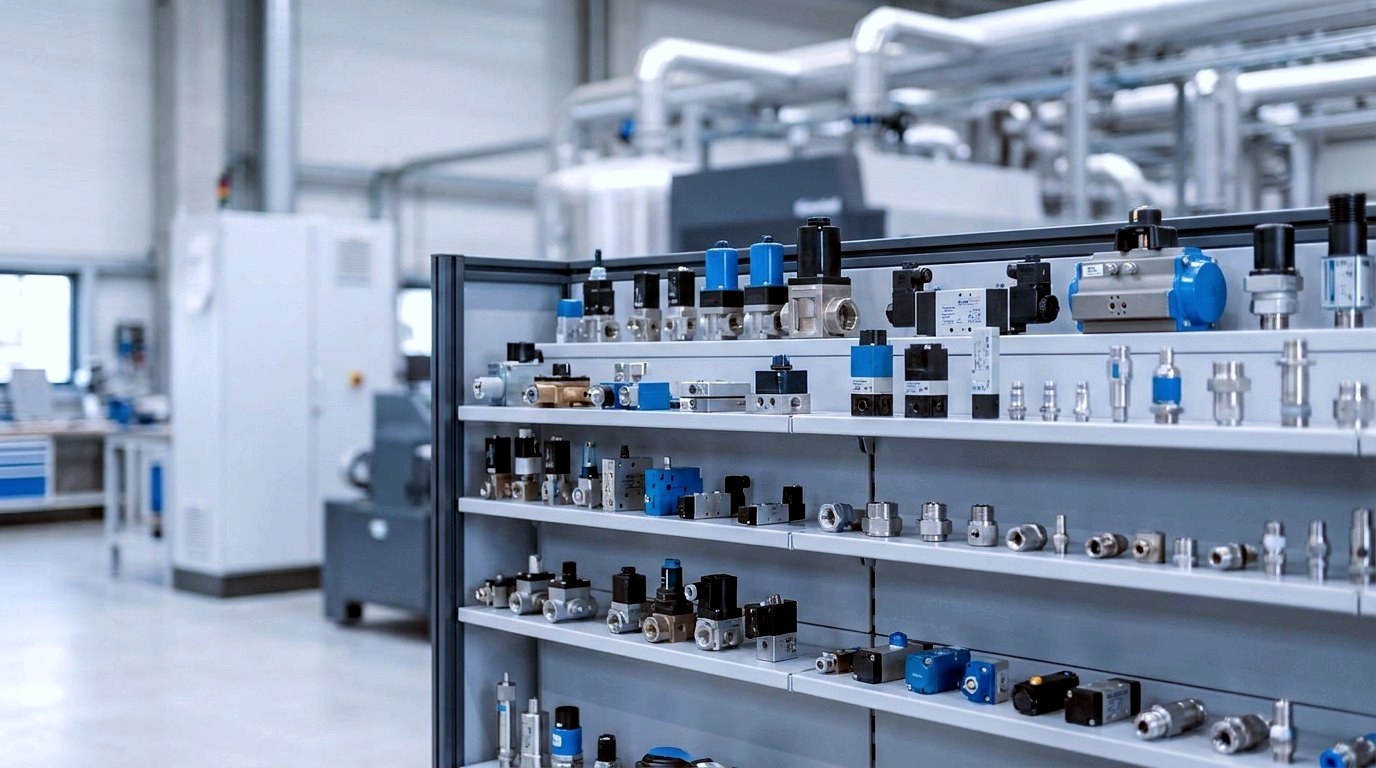

Lieferbarkeit je nach Serie und Variante
Nennweiten- und Werkstoffbereich, Druckstufe und Lieferbarkeit unterscheiden sich je nach Serie und Variante. Verbindliche Angaben entnehmen Sie der jeweiligen Produktseite oder fragen Sie uns direkt an.
Standardausführungen
Viele Standardausführungen sind kurzfristig verfügbar – die konkrete Lieferzeit ist auf der jeweiligen Variantenseite ausgewiesen.
Sonderausführungen
Große Nennweiten, spezielle Werkstoffe oder Sonderausführungen klären wir individuell auf Anfrage.
Werkstoff & Druckstufe
Werkstoffeignung, PN- oder ANSI-Ausführung und Temperaturbereich sind je nach Serie unterschiedlich – wir stimmen die passende Variante mit Ihnen ab.
Häufige Fragen
Rückschlagklappe – Fragen & Antworten
Die wichtigsten Fragen zu Bauformen, Abgrenzung und Auswahl kompakt beantwortet.
Was ist der Unterschied zwischen Rückschlagklappe und Rückschlagventil?
Beide verhindern den Rückfluss des Mediums, unterscheiden sich aber in der Bauform: „Rückschlagklappe“ bezeichnet meist Bauformen mit einer schwenkenden Klappe (z. B. Zwischenflansch- oder Doppelklappe), während „Rückschlagventil“ häufig für axial oder über einen Kegel schließende Bauformen (Axial- oder Schrägsitzventil) steht. Die Wahl richtet sich nach Nennweite, Einbaulage, Medium und gewünschtem Strömungsverhalten.
Was ist der Unterschied zwischen Absperrklappe und Rückschlagklappe?
Eine Absperrklappe wird aktiv geöffnet und geschlossen – von Hand oder über einen Antrieb – und dient dem Absperren oder Regeln. Eine Rückschlagklappe arbeitet selbsttätig und lässt das Medium nur in eine Richtung durch; sie sperrt den Rückfluss automatisch, ohne Bedienung.
Welche Nennweiten und Druckstufen sind erhältlich?
Das Programm reicht je nach Serie von kleinen Nennweiten bis DN800; verfügbar sind unter anderem PN40-, PN64- sowie ANSI-150- und ANSI-600-Ausführungen. Der konkret verfügbare Bereich hängt von Serie und Variante ab und ist auf der jeweiligen Produktseite angegeben.
Welche Bauform ist die richtige für meine Anwendung?
Für kurze Baulängen und große Nennweiten eignen sich Zwischenflansch- und Doppel-Rückschlagklappen; für kleinere Leitungen und ruhiges Schließen Axial- oder Schrägsitzrückschlagventile. Bei Unsicherheit stimmen wir Bauform, Werkstoff und Anschluss gerne anhand Ihrer Betriebsdaten mit Ihnen ab.
Eignet sich eine Rückschlagklappe für aggressive oder heiße Medien?
Das hängt von Werkstoff und Dichtung der jeweiligen Serie ab. Für chemisch aggressive Medien oder hohe Temperaturen wählen wir gemeinsam eine geeignete Ausführung – bitte fragen Sie die passende Variante bei uns an.
Wie funktioniert eine Rückschlagklappe?
Der Vordruck in Strömungsrichtung öffnet die Klappe selbsttätig. Lässt die Strömung nach oder kehrt sie sich um, schließt die Klappe – bei vielen Bauformen federunterstützt – und dichtet gegen den Rückfluss ab. Eine externe Ansteuerung ist nicht erforderlich.
Jetzt auswählen
Passende Rückschlagklappe finden
Sie kennen Ihre Anforderungen an Nennweite, Druckstufe und Medium? Sehen Sie sich die verfügbaren Serien im Sortiment an – oder fordern Sie eine technische Auswahlberatung an. Wir helfen Ihnen, die richtige Bauform für Ihre Rohrleitung zu bestimmen.
