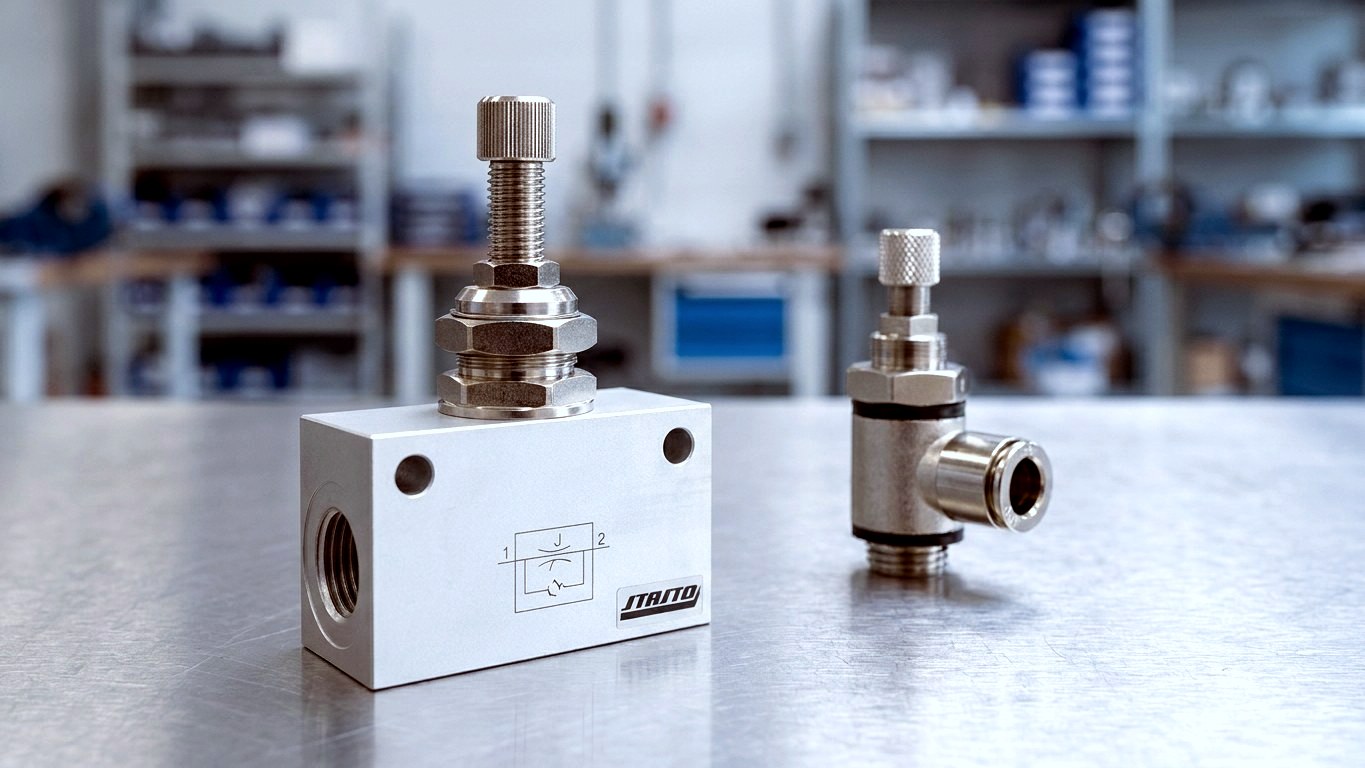

Drosselrückschlagventile für Pneumatikzylinder – Hubgeschwindigkeit präzise regeln
Drosselrückschlagventile steuern die Bewegungsgeschwindigkeit Ihrer Pneumatikzylinder – definiert, wiederholgenau und ohne Eingriff in den Druck. In einer Richtung drosselt das Ventil den Luftstrom über eine einstellbare Nadel, in Gegenrichtung öffnet das integrierte Rückschlagventil den freien Durchgang. So stellen Sie Aus- und Einfahrbewegung getrennt ein. Bei STASTO wählen Sie aus drei Bauformen – Block, Einschraub und Schwenk (Push-in) – mit Anschlüssen von M5 bis G1/2.
Block · Einschraub · Schwenk
Vorteile
Warum Drosselrückschlagventile von STASTO
Richtungsabhängige Geschwindigkeitsregelung für ruhige, wiederholgenaue Kolbenbewegungen – passend zu Ihrem Zylinder, Bauraum und Ihrer Schlauchführung.
Getrennte Geschwindigkeitseinstellung
Aus- und Einfahren des Zylinders lassen sich unabhängig voneinander justieren – typisch über Abluftdrosselung für eine gleichmäßige Bewegung.
Drei Bauformen für jede Einbausituation

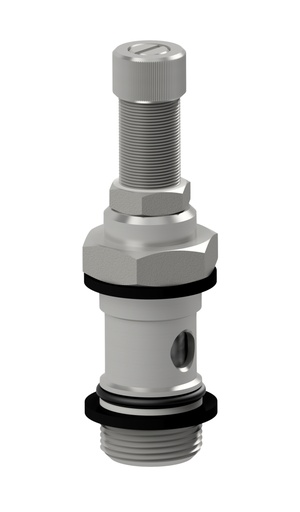

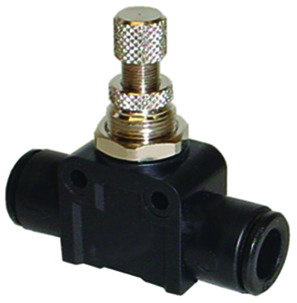

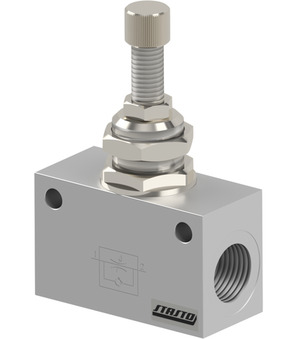

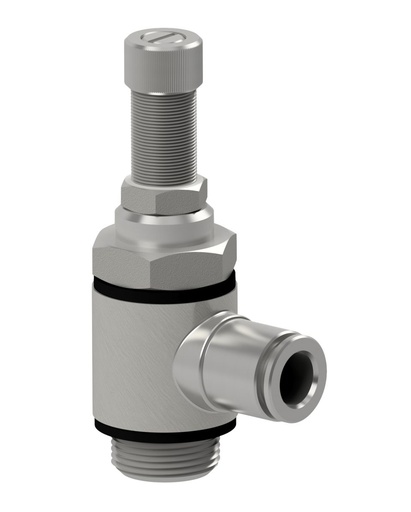

Blockbauform (Serie MV21-U, MV34-U), Einschraubbauform (Serie MV44) und schwenkbare Push-in-Ausführungen (Serie UFC05-C/V, MV15MA35-C/V) decken Portmontage, kompakten Einbau und flexible Schlauchführung ab.
Breites Anschluss-Spektrum
Von M5 über G1/8, G1/4, G3/8 bis G1/2; Nenndurchflüsse je nach Serie und Anschluss – bei der Serie MV21-U z. B. von 70 bis 1.350 Nl/min.
Feinfühlige Einstellung
Regulierung über Schlitz- oder Rändelschraube, je nach Serie mit Fixiermöglichkeit gegen unbeabsichtigtes Verstellen – geeignet für Zylinder nach ISO 15552 und ISO 6432.
Bauformen
Drosselrückschlagventile nach Bauform
Wählen Sie nach Zylinderanschluss, verfügbarem Bauraum und Schlauchführung die passende Serie.
Bauformen im Vergleich
Block, Einschraub oder Schwenk – welche Bauform passt?
Die drei Bauformklassen unterscheiden sich vor allem in Montageart und Schlauchführung. Ein Überblick zur schnellen Vorauswahl.
| Block | Einschraub | Schwenk (Push-in) | |
|---|---|---|---|
| Serien | MV21-U, MV34-U | MV44 | UFC05-C/V-W/-S/-F, MV15MA35-C/V |
| Montage | Direkt am Zylinder-Port oder in der Rohrleitung | In Zylinder- oder Bauteilgewinde eingeschraubt | Push-in-Steckanschluss, schwenkbar |
| Anschluss | M5 bis G1/2 (MV21-U), Schlauch 4–8 mm (MV34-U) | Gewinde-Einbau, platzsparend | Push-in-Schlauchanschluss |
| Schlauchführung | Fest am Port | Kompakt am Anschluss | Flexibel, ausrichtbar |
| Typischer Einsatz | Normzylinder, Standardanwendungen | Enge Einbausituationen | Flexible Verschlauchung, wechselnde Verlegung |
Ratgeber
Abluft- oder Zuluftdrosselung – was passt?
Die Wahl der Drosselrichtung entscheidet über das Bewegungsverhalten des Zylinders. So finden Sie in wenigen Schritten die passende Ausführung.
Drosselrichtung verstehen
- Abluftdrosselung (Meter-out)
- Die aus dem Zylinder ausströmende Luft wird gedrosselt. Auf der Abströmseite baut sich ein Gegendruck auf – dieses Luftpolster führt zu einer ruhigen, gleichmäßigen und lastunabhängigeren Bewegung. Die in der Praxis am häufigsten eingesetzte Variante.
- Zuluftdrosselung (Meter-in)
- Die einströmende Luft wird gedrosselt. Sie kommt in Sonderfällen zum Einsatz, etwa bei einfachwirkenden Zylindern oder sehr kleinen Volumina, neigt bei größeren Lasten aber zu ruckartigem Losbrechen.
- Nenndurchfluss
- Gibt die Größenordnung des regelbaren Volumenstroms an – bei der Serie MV21-U z. B. 70–1.350 Nl/min. Die genauen Werte finden Sie im Datenblatt der jeweiligen Variante.
Auswahl in vier Schritten
- 1. Zylinderanschluss bestimmen
- Gewinde (M5, G1/8 bis G1/2) oder Schlauchanschluss festlegen.
- 2. Bauform wählen
- Block (Portmontage), Einschraub (kompakt) oder Schwenk/Push-in (flexible Schlauchführung).
- 3. Schlauch-Ø festlegen
- Passend zu Ihrer Verschlauchung – je nach Serie z. B. 4–16 mm.
- 4. Drosselrichtung prüfen
- Abluft (Standard) oder Zuluft, je nach Ausführung der Serie.
Anwendungen
Wo Drosselrückschlagventile eingesetzt werden
Überall dort, wo Pneumatikzylinder kontrolliert und wiederholgenau bewegt werden sollen.

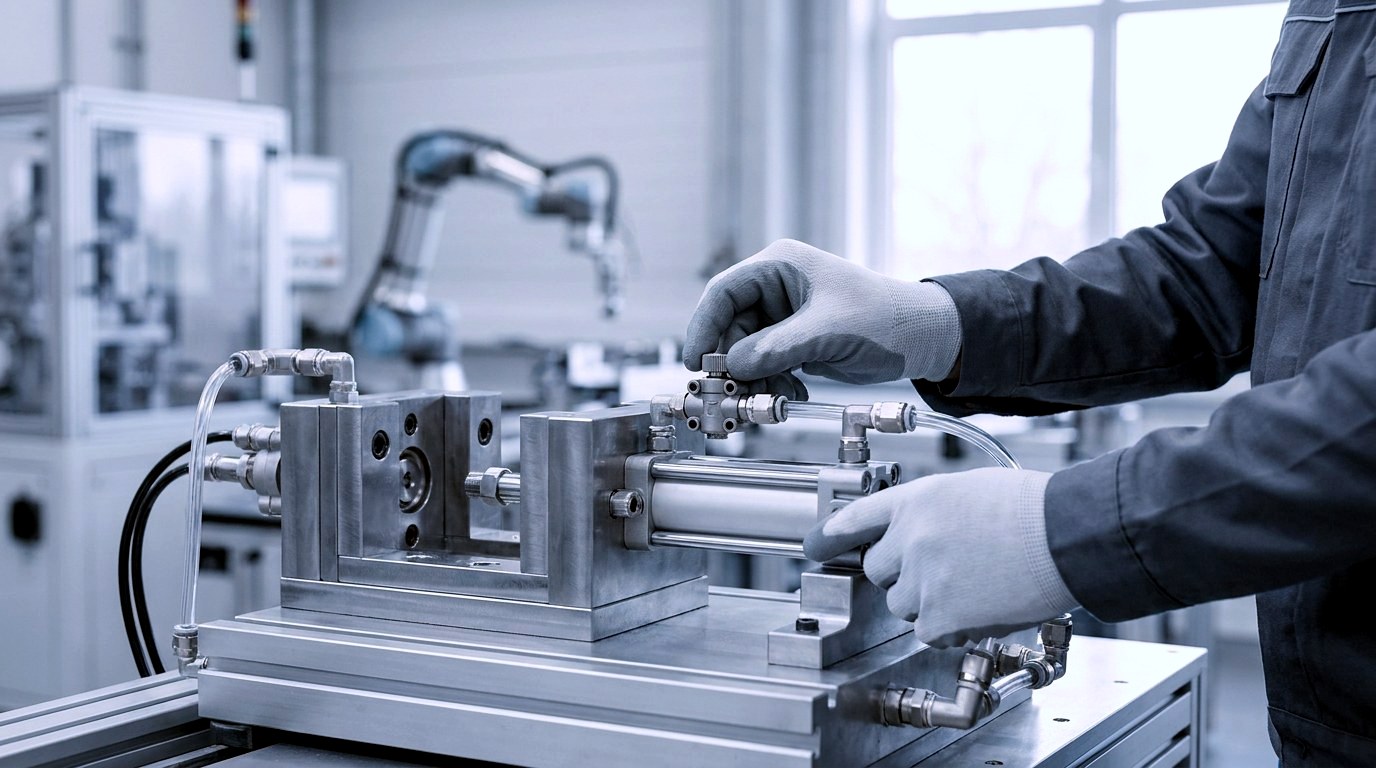

Zylindergeschwindigkeit einstellen
Aus- und Einfahrbewegung von Pneumatikzylindern getrennt regeln, z. B. für sanftes Zufahren einer Spannvorrichtung.

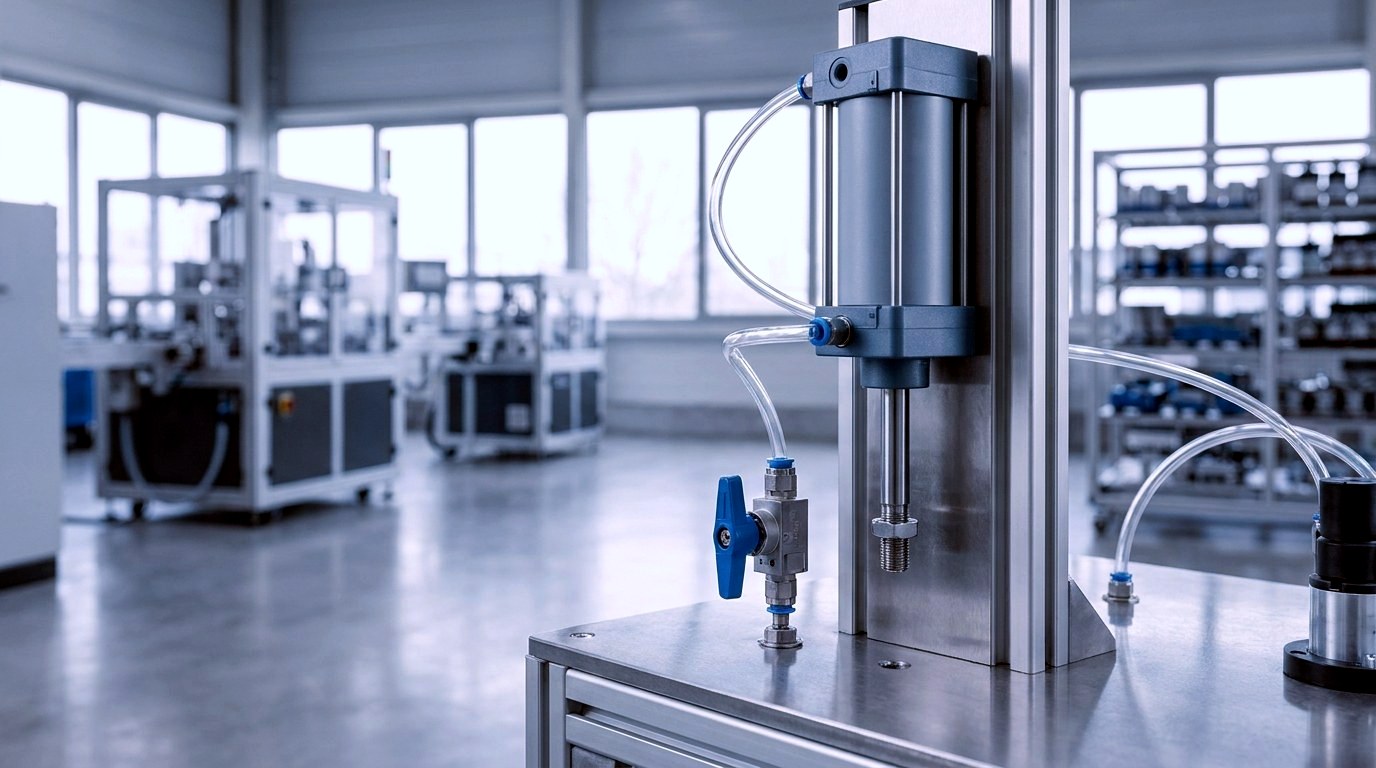

Abluftdrosselung
Bewährte Standardmethode: Die Luft wird auf der abströmenden Seite gedrosselt, wodurch sich ein Gegenpolster bildet und der Kolben ruckfrei und gleichmäßig läuft.

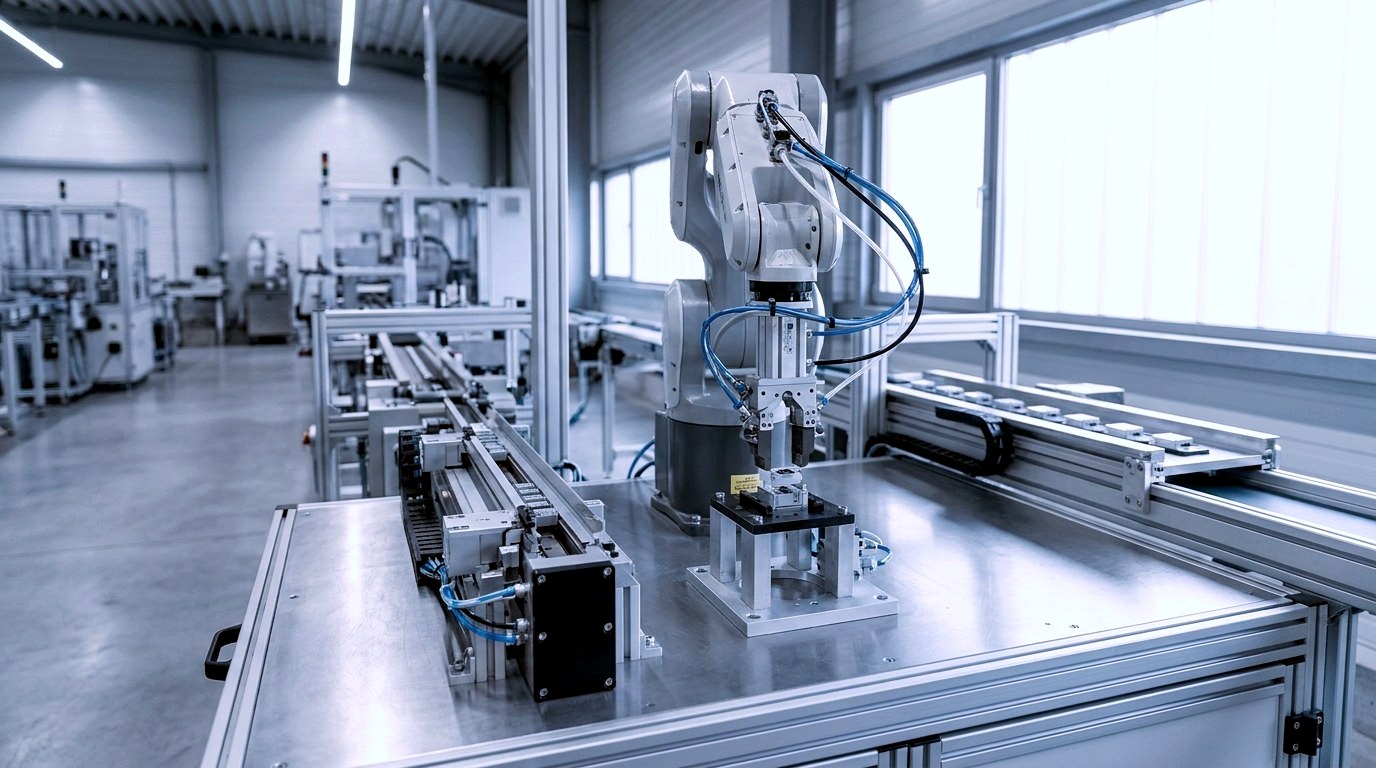

Handhabungs- und Montagetechnik
Kontrollierte Bewegungen bei Greifern, Vorschüben und Schiebern in automatisierten Fertigungslinien.

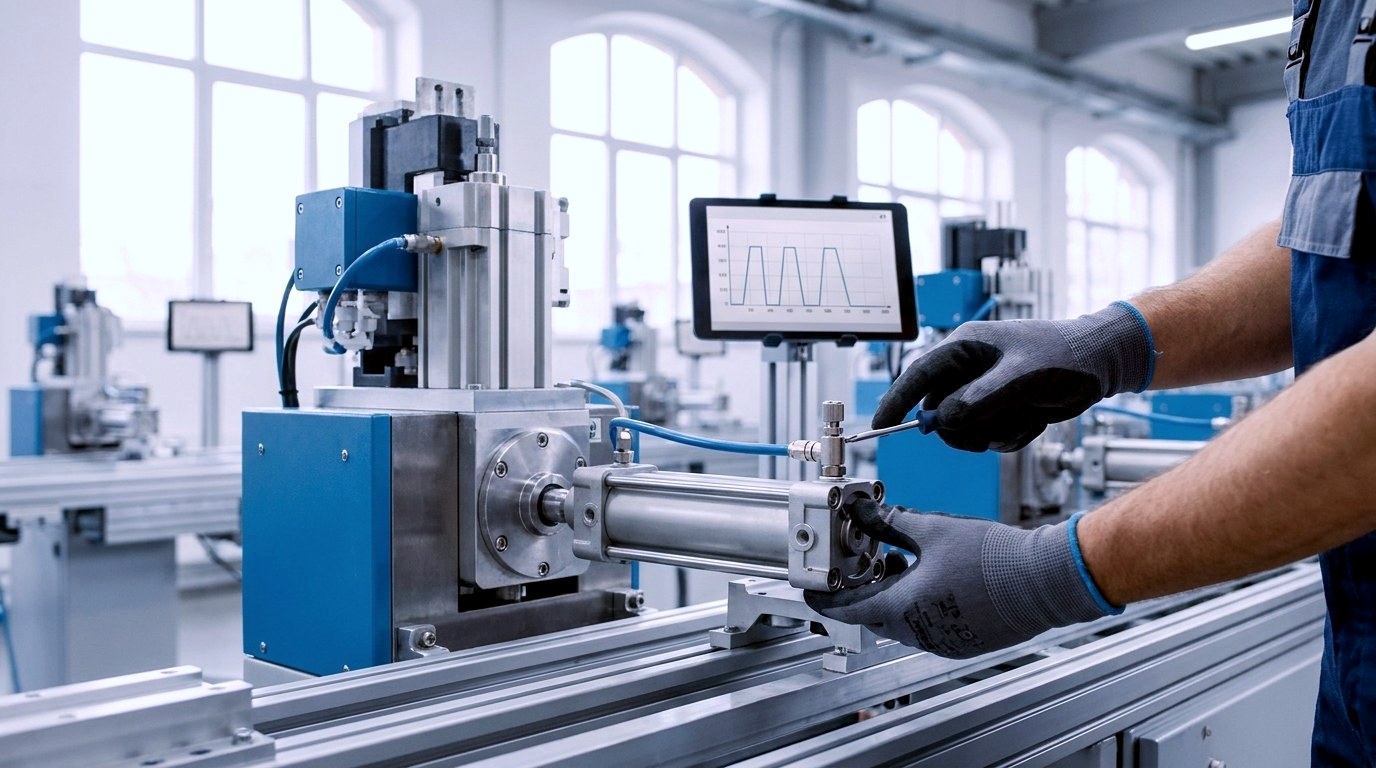

Feinabstimmung von Taktzeiten
Bewegungsabläufe an bestehenden Zylindern nachjustieren und Taktzeiten in Anlagen präzise abstimmen.

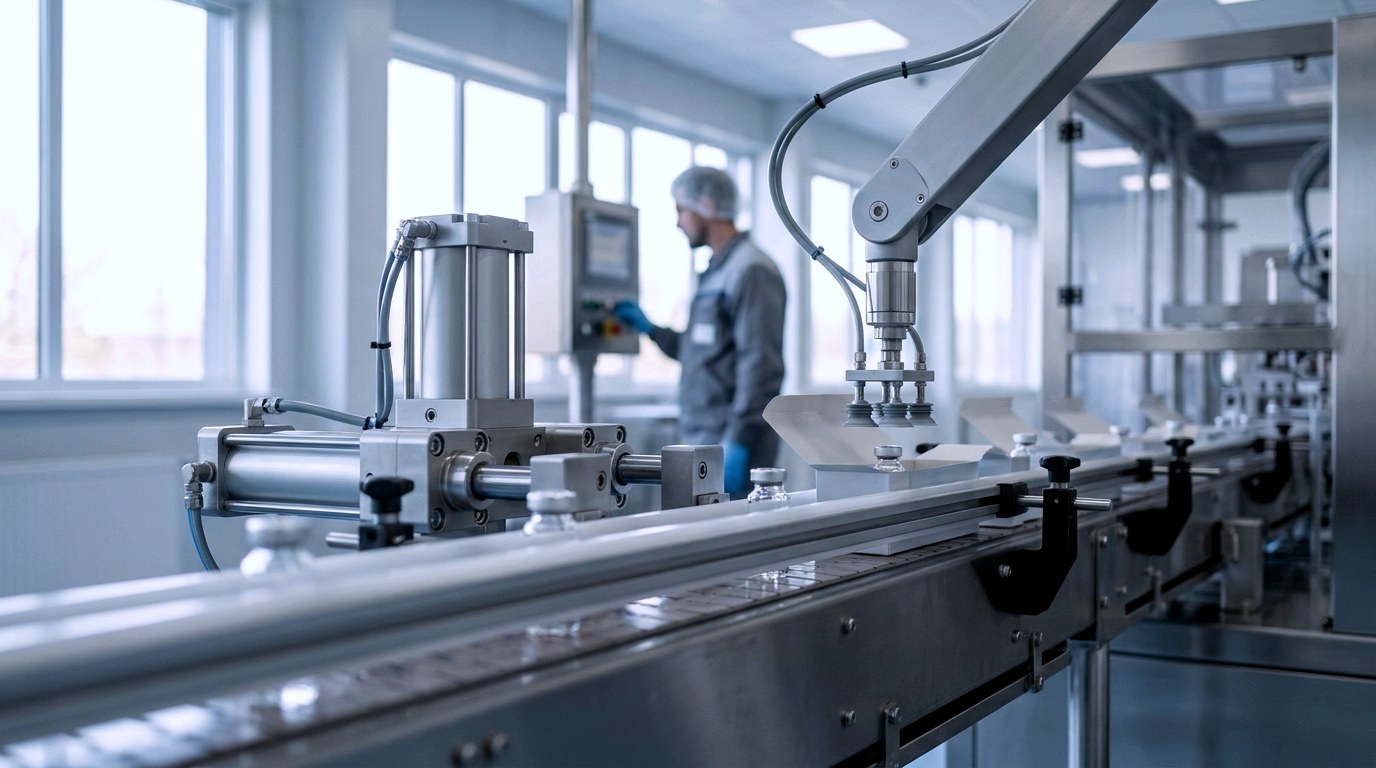

Ruhige Bewegungen bei Verpackung
Gleichmäßige, ruckfreie Kolbenbewegung an Zylindern in Verpackungs- und Abfülllinien für schonendes Handling.

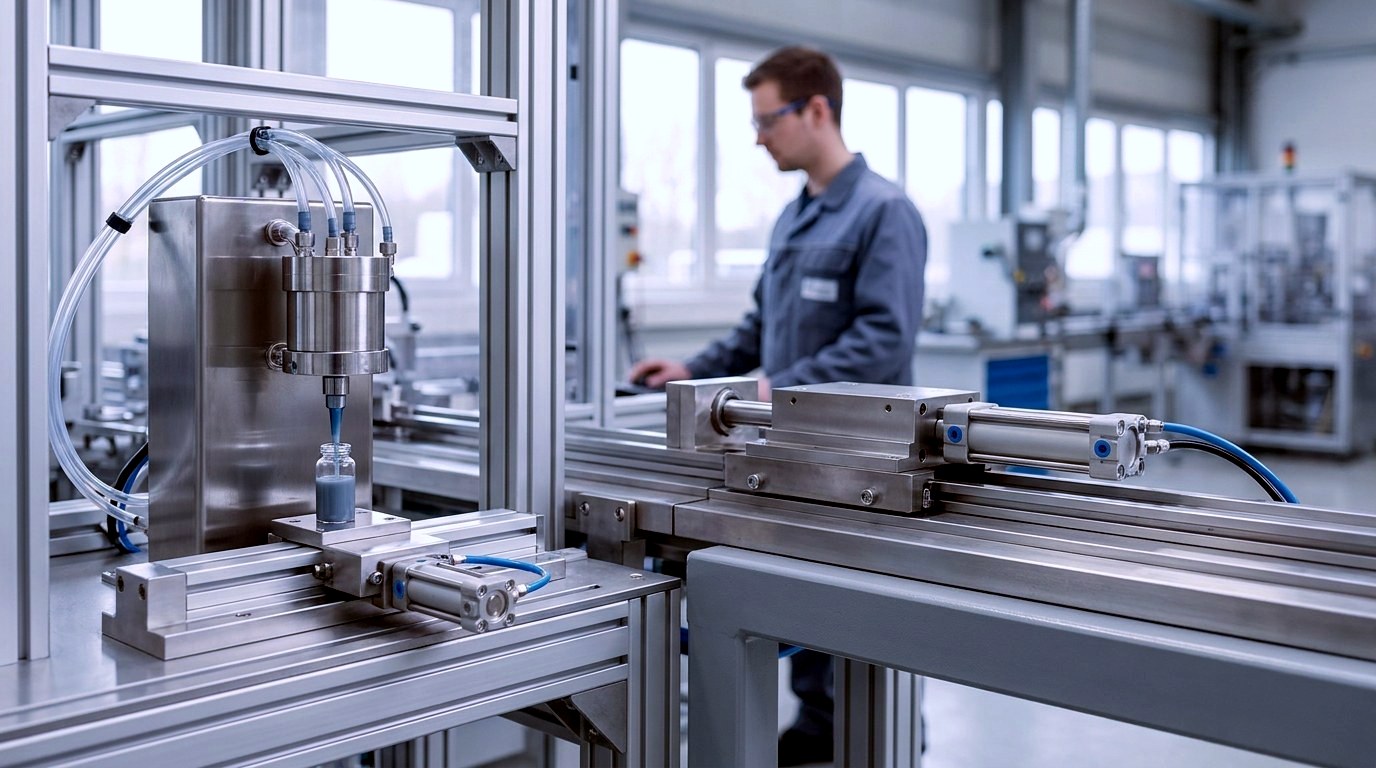

Dosier- und Vorschubbewegungen
Kontrollierte, wiederholgenaue Zylinderbewegungen an Vorschüben und Schiebern in prozesstechnischen Anlagen.
Verfügbarkeit & Beratung
Auswahl, Varianten und Beratung
Anschluss, Schlauch-Ø, Nenndurchfluss und Werkstoffe unterscheiden sich je Serie – die genauen Daten finden Sie pro Artikel.
Verfügbarkeit je nach Serie
Bestellmenge und Lieferinformation finden Sie auf der jeweiligen Produkt- bzw. Variantenseite.
Technische Daten pro Artikel
Anschluss, Schlauch-Ø, Nenndurchfluss und Werkstoffe sind pro Variante im Datenblatt hinterlegt. Temperatur- und Druckbereich variieren je Serie.
Sonderausführungen und Beratung
Fragen zu Bauform, Anschluss oder Drosselrichtung beantwortet unser Technik-Team auf Anfrage.
Häufige Fragen
Fragen zu Drosselrückschlagventilen
Antworten rund um Funktion, Montage, Anschlüsse und Auswahl.
Was ist ein Drosselrückschlagventil und wie funktioniert es?
Ein Drosselrückschlagventil kombiniert eine einstellbare Drossel mit einem Rückschlagventil und regelt die Geschwindigkeit eines Pneumatikzylinders richtungsabhängig. In einer Strömungsrichtung wird der Luftstrom über eine Nadel gedrosselt und reguliert; in der Gegenrichtung öffnet das Rückschlagventil den freien Durchgang.
Wo montiere ich das Ventil – am Zylinder oder im Schlauch?
Das hängt von der Bauform ab: Block- und Einschraubventile werden bevorzugt direkt am Zylinder-Port montiert, Schwenk-/Push-in-Ventile ermöglichen eine flexible Verlegung im Schlauchverlauf. Die Portmontage am Zylinder ist für die Abluftdrosselung besonders gebräuchlich.
Welchen Unterschied gibt es zum reinen Drosselventil?
Ein reines Drosselventil (z. B. Serie MV21-B, MV34-B) drosselt in beide Richtungen, ein Drosselrückschlagventil nur in einer. Das Drosselrückschlagventil lässt die Luft in der Gegenrichtung frei passieren – das ist die Voraussetzung für die richtungsabhängige Geschwindigkeitsregelung.
Welche Anschlüsse und Schlauchdurchmesser sind verfügbar?
Je nach Serie reichen die Gewindeanschlüsse von M5 über G1/8, G1/4, G3/8 bis G1/2; Schlauchanschlüsse sind je nach Ausführung in gängigen Durchmessern erhältlich. Die exakten Angaben finden Sie auf der jeweiligen Produktseite.
Wie stark kann ich den Volumenstrom regeln?
Der regelbare Bereich hängt vom Nenndurchfluss der Serie ab – bei der Serie MV21-U beispielsweise von 70 Nl/min (M5) bis 1.350 Nl/min (G1/2). Details je Variante entnehmen Sie dem Datenblatt.
Welche Zylinder werden unterstützt?
Die Ventile eignen sich für gängige Pneumatikzylinder, etwa nach ISO 15552 oder ISO 6432. Die passende Kombination aus Anschluss und Bauform wählen Sie nach Ihrem Zylindertyp; bei Unsicherheit beraten wir Sie gern.
